400 tagli/min 1450 mm Macchina di taglio della carta 300M/min

1 insieme
MOQ
Negoziabile
prezzo
400 tagli/min 1450 mm Macchina di taglio della carta 300M/min
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tipo di macchina: Macchine per tagliare la carta
Tipo di taglio: Il coltello alto ha tagliato reciproco ed il coltello del basso è riparato
Gamma applicabile di carta: 50-550g
Velocità tagliente massima del tester: 300m/min
Diametro di carta massimo del rotolo: 1800 mm
Max. Carta-Taglio Width: 1400 mm
Intervallo di lunghezza di taglio: 400-1450mm
Numero dello strato di taglio: strato 2
precisione di taglio: Lunghezza di taglio < 1000mm: ± 0.3mm, ± 0,05% per il taglio della lunghezza della carta >1000mm
Evidenziare:

tagliatrice di carta di 1450mm

,

400cuts/Min Paper Cutting Machine

,

300m/Min Paper Cutting Machine

Informazioni di base
Luogo di origine: La CINA
Marca: EcooGraphix
Certificazione: ISO9000, CE
Numero di modello: ECOO HSC-1400
Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: 45 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 500 insiemi/anno
Descrizione di prodotto



 400 tagli/min400-1450 mm Servo Precisione Alta VelocitàTagliatrici di fogli














 Le caratteristiche introdotte





La macchina di taglio della rete HSC applica la tecnica avanzata dalla Gran Bretagna.

La macchina è alimentata da un servomotore.

La velocità di taglio della carta è rapida e stabile.

La precisione del taglio è garantita dall'orso e dal coltello di taglio tedeschi.

Controllo dell'interfaccia touch screen, semplice funzionamento, struttura ragionevole, supporti anti-musica, per garantire carta liscia.

Questa macchina è la macchina per la lavorazione della carta che è molto popolare nell'industria della produzione e della stampa della carta e migliorerà notevolmente l'efficienza e il beneficio per la vostra azienda.








Specificità


Servo precisione alta velocità taglia fogli

Modello
ECOO HSC-1400

Tipo di taglio
Il coltello verso l'alto è tagliato reciprocamente e il coltello verso il basso è fissato.

Diametro di carta applicabile
50-550 g

Diametro del rotolo di carta
1800 mm

Larghezza massima per il taglio della carta
1400 mm

Distanze di taglio
400-1450 mm

Numero di foglio di taglio
2 fogli

Precisione di taglio
Lunghezza di taglio < 1000 mm: ± 0,3 mm, ± 0,05% per taglio di carta > 1000 mm

Max. velocità di taglio
400 tagli/min

Max. Velocità di taglio.
300 m/min

Max. Altezza di impilazione della carta
1500 mm

Requisito per la fonte di pressione dell'aria
0.8Mpa

Potere di progettazione
380V, 28kw, 3Fase, 50Hz

Peso lordo
13000 kg di riferimento
12000*4300*2400 mm

Servo precisione alta velocità taglia fogli
Modello ECOO HSC-1400
Tipo di taglio Il coltello verso l'alto è tagliato reciprocamente e il coltello verso il basso è fissato.
Diametro di carta applicabile 50-550 g
Diametro del rotolo di carta 1800 mm
Larghezza massima per il taglio della carta 1400 mm
Distanze di taglio 400-1450 mm
Numero di foglio di taglio 2 fogli
Precisione di taglio Lunghezza di taglio < 1000 mm: ± 0,3 mm
± 0,05% per il taglio di carta di lunghezza > 1000 mm
Max. velocità di taglio 400 tagli/min
Max. Velocità di taglio. 300 m/min
Max. Altezza di impilazione della carta 1500 mm
Requisito per la fonte di pressione dell'aria 0.8Mpa
Potere di progettazione 380V, 28kw, 3Fase, 50Hz
Peso lordo 13000 kg di riferimento
  12000*4300*2400 mm

- Sì.

Precisione di taglio:
A seconda della densità, del numero di rotoli e del materiale del rotolo di carta, ± 0,5 mm per 1000 mm, ± 0,1% per oltre 1000 mm e ± 0,1% per accelerazione o decelerazione.I dati di cui sopra si basano sull'operazione di taglio stabile e sulla procedura di funzionamento corretta. (Quando il rotolo di carta da taglio è uno, la lunghezza della carta da taglio è la lunghezza corretta)

Prodotto:
La produzione effettiva dipende dal materiale della carta, dal peso della carta, dalla lunghezza di taglio, dal numero di rotoli di carta, dalla tecnologia dell'operatore e dalle condizioni di funzionamento, ecc.
- Sì.










Configurazione standard





Macchine di taglio a singolo coltello ad alta precisione

2 Sistema di regolazione automatica del prisma per la carta

Sistema di taglio medio e raccolta carta

4 Apparecchiature automatiche di conteggio e di inserimento delle etichette (marcatura del conteggio)

Attrezzature per il trasporto di carta

6 Sistema di controllo elettrico

Motore motore

8 Accessoio

Scaffale pneumatico per carta a doppio albero di calce ((2 supporti per rotoli)

9 Accessori per macchina

Sistema di jogger automatico, supporto di carta a corda a controllo motore








Descrizione della funzione

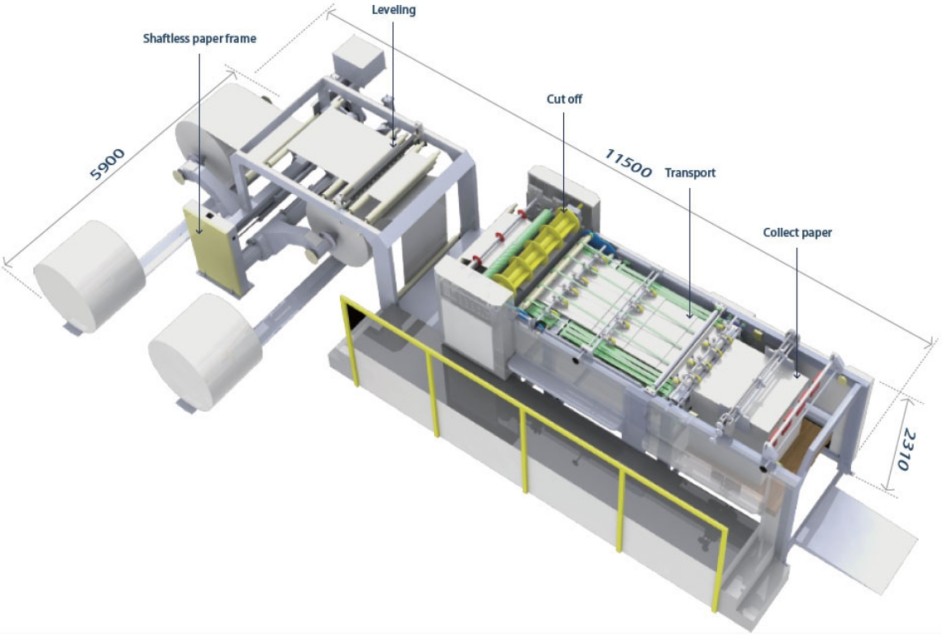

400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 0



Coltello taglio
Tre serie di coltelli da taglio sono utilizzati per tagliare e tagliare in mezzo.





400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 1







Unità di taglio
Il metodo britannico di taglio per ridurre il carico e il rumore quando il taglio prolunga la vita del taglio.ridurre efficacemente le vibrazioni e il rumore dell'operazione ad alta velocità.

Sotto il coltello: blocco di coltello con fusione in ghisa, lavorazione di precisione, buona stabilità.

Il taglio posteriore: realizzato in acciaio speciale con lavorazione di coltelli di precisione,
lama di lunga durata facilmente regolabile.





400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 2



Controllo elettronico (servo Yaskawa e PLC Siemens)
TPC7062KS e comunicazione del processore Yaskawa, utilizzato principalmente nella produzione di monitoraggio dello stato operativo delle apparecchiature di input dati e indicazione dell'allarme di guasto del sistema.La serie rotante guida Yaskawa la società giapponese Yaskawa I guida veloce, basato sulla produzione di parametri di input dell'interfaccia uomo-macchina a partire dal feedback del codificatore di rotaia di trazione di velocità reale e dal posizionamento preciso.





400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 3





Dispositivo ricci
Dispositivo a riccioli è nel rotolo di carta prima di dispositivo di taglio per eliminare il rotolo a riccioli o dispositivo di piegatura, al fine della stabilità della tensione del rotolo di carta.Il rotolo di carta passa prima attraverso (fino al bordo del rotolo) i componenti nel dispositivo di deconvoluzione, i rulli sono rulli guida.
400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 4
Il nuovo dispositivo anti-curvatura
Rimuovere efficacemente il riccio del rotolo per rendere la carta più piatta, più favorevole alla stabilità della tensione del rotolo di carta.










Dettagli


Struttura principale della macchina (portatore e supporto del coltello)
La parete principale della macchina attraverso l'analisi degli elementi finiti, l'analisi delle vibrazioni meccaniche e l'ottimizzazione del telaio, utilizza la ghisa nodulare di alta qualità per l'integrazione del progetto,e mediante lavorazioni di precisione, perfezionare il fenomeno di risonanza tra i componenti di trasmissione, rendere il funzionamento più stabile, migliorare la vita utile delle parti portanti.


Sistema di guida web
Controllo rigoroso della qualità del processo, sistema di controllo servo resistente, senza manutenzione, lavorazione fine, risposta dinamica elevata, senza buffering, posizionamento preciso, limite del conducente regolabile digitalmente.Display può essere impostato automaticamente in modalità di riposo per il funzionamento automaticoIl grande schermo mostra in tempo reale, e lo stato di funzionamento del sistema è chiaro all'interno.


Motori motori:
1, servomotore e codificatore per coltello a croce
2, motore CA e trasformatore di frequenza per trasportatore ad alta velocità e trasportatore a bassa velocità
3, motore alternativo per il supporto per l'accumulo di carta su e giù
4, motore CA per corridori
5, motore CA per lo stand di rilassamento
6, motore alternativo per la raccolta del bordo dei rifiuti


La macchina con sistema di controllo automatico della tensione, taglio manuale e taglio coltelli 3 set ((1 per taglio e 2 per taglio), con 1 set di macchina da conteggio, sistema di guida web, sistema de-curl,la precisione di taglio è±0.3 mm, sistema automatico di arresto del blocco della carta, cuscinetto del coltello, ecc. supporto per il coltello in ferro fuso duttile.


Lista delle parti principali:
  Configurazione Tipo Nota
1 Macchine per il taglio della carta La lama di un coltello di acciaio di tungsteno Germania
2 Portamento FAG/NSK Germania/Giappone
3 Vibratore K20 Cina
4 PLC Siemens Germania
5 Interruttore limite Schneider Francia
6 Controller Kinco Cina
7 Relay Schneider/ RXM4LB2BD Francia
8 Servo drive Yaskawa Giappone
9 Trasformatori di frequenza Innovazione Cina
10 Servomotore Yaskawa Giappone
11 Codatore NEMICON HES-25-2MD Giappone
12 Tasto di controllo Eaton Stati Uniti
13 Fornitore di alimentazione di interruttore Mingwei NES-50-24 Taiwan
14 Guida web Alzati. Taiwan
15 Schermo Siemens Germania
16 Contattore a corrente continua Eaton Stati Uniti
17 Cintura trasportatrice Rapplon Svezia
18 Sistema di tensione automatico Germania Siemens controllo PLC, Germania COSYS valvola proporzionale, controllo del filtro dell'aria AW20-02BG, DBK250.2 Freno
- Sì.



Elenco delle osservazioni: (recipi gratuiti)- Sì.

Nome delle parti - No, no, no, no.
Coltello tagliato 1 set
Cintura 15 pezzi
Indicatore di pressione 1 pc
Carta di marcatura 40 rotoli
Pad del freno 4 pezzi
Un coltello da taglio 3 pezzi
Coltello da taglio 1 pc
Anello di gomma 16 pezzi
Valvola di regolazione 1 pc
Interruttori di limite 2 pezzi
Maniglia M12 1 pc
Anello O per cilindra 1 pc
Cintura sincrona 1 pc
Casella degli attrezzi 1 set

- Sì.












Produzione e imballaggio





Dalla produzione alla consegna, facciamo ogni dettaglio molto attentamente per garantire la buona qualità del prodotto e il servizio ai clienti.





400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 5



400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 6



400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 7



400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 8














Certificazione





400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 9



400 tagli/min 1450 mm Macchina di taglio della carta 300M/min 10














Domande frequenti







Q1: Quali sono i vostri prodotti principali?


A:I nostri prodotti principali sono il Prepress 4up e 8up Online/Offline CTP Termale, CTCP, VLF CTP, Flexo CTP, Processore, Plate Offset, Inchiostri Offset, Coperte di Stampa Offset,Apparecchiature per l'imballaggio post-stampa ecc..


Potete ottenere l'attrezzatura e i materiali di consumo tutti in uno e non preoccupatevi del servizio post-vendita della nostra azienda.







D2: Dov' è la sua fabbrica?


A:La nostra fabbrica di macchine per processori CTP si trova a Shanghai, sei cordiale benvenuto a visitare la nostra fabbrica!







D3: Qual è la garanzia per i CTP?


A:Tre anni di testa laser e pezzi di ricambio principali per i CTP, un anno per il processore.Se il cliente utilizza la piastra EcooGraphix CTP con la macchina CTP, forniremo laGaranzia a vita.







D4: Potete fornire anche il flusso di lavoro e il RIP?


A:Sì, possiamo fornire il Workflow Brainnew e RIP Compose V12.







D5: Che dire dell' installazione e del supporto tecnico post-vendita?


A:Il nostro ingegnere può andare ad aiutare l'installazione e fornire la formazione necessaria.Qualsiasi problema o domanda, saremo a vostra disposizione 7x24 ore.Tra le nostre numerose installazioni CTP in tutto il mondo, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.



Queste stampanti per gli utenti finali eseguono tutti i sistemi CTP con piena soddisfazione grazie alla nostra robusta qualità, al servizio remoto senza soluzione di continuità, alla formazione e alla manutenzione approfondite.Se sei una stampante che sta pensando di acquistare direttamente da EcooGraphix China, non ci sono problemi di installazione, formazione e servizio post-vendita.
