La macchina di taglio della rete HSC applica la tecnica avanzata dalla Gran Bretagna.
La macchina è alimentata da un servomotore.
La velocità di taglio della carta è rapida e stabile.
La precisione del taglio è garantita dall'orso e dal coltello di taglio tedeschi.
Controllo dell'interfaccia touch screen, semplice funzionamento, struttura ragionevole, supporti anti-musica, per garantire carta liscia.
Questa macchina è la macchina per la lavorazione della carta che è molto popolare nell'industria della produzione e della stampa della carta e migliorerà notevolmente l'efficienza e il beneficio per la vostra azienda.
- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.
# E' un'altra cosa # ️ Specificacation ️ ️‖ # §
Servo precisione alta velocità taglia fogli
Modello
ECOO HSC-1400
Tipo di taglio
Il coltello verso l'alto è tagliato reciprocamente e il coltello verso il basso è fissato.
Diametro di carta applicabile
50-550 g
Diametro del rotolo di carta
1800 mm
Larghezza massima per il taglio della carta
1400 mm
Distanze di taglio
400-1450 mm
Numero di foglio di taglio
2 fogli
Precisione di taglio
Lunghezza di taglio < 1000 mm: ± 0,3 mm ± 0,05% per taglio di carta > 1000 mm
Max. velocità di taglio
400 tagli/min
Max. Velocità di taglio.
300 m/min
Max. Altezza di impilazione della carta
1500 mm
Requisito per la fonte di pressione dell'aria
0.8Mpa
Potere di progettazione
380V, 28kw, 3Fase, 50Hz
Peso lordo
13000 kg di riferimento
12000*4300*2400 mm
- Sì.
| Servo precisione alta velocità taglia fogli |
| Modello |
ECOO HSC-1400 |
| Tipo di taglio |
Il coltello verso l'alto è tagliato reciprocamente e il coltello verso il basso è fissato. |
| Diametro di carta applicabile |
50-550 g |
| Diametro del rotolo di carta |
1800 mm |
| Larghezza massima per il taglio della carta |
1400 mm |
| Distanze di taglio |
400-1450 mm |
| Numero di foglio di taglio |
2 fogli |
| Precisione di taglio |
Lunghezza di taglio < 1000 mm: ± 0,3 mm
± 0,05% per il taglio di carta di lunghezza > 1000 mm |
| Max. velocità di taglio |
400 tagli/min |
| Max. Velocità di taglio. |
300 m/min |
| Max. Altezza di impilazione della carta |
1500 mm |
| Requisito per la fonte di pressione dell'aria |
0.8Mpa |
| Potere di progettazione |
380V, 28kw, 3Fase, 50Hz |
| Peso lordo |
13000 kg di riferimento |
| |
12000*4300*2400 mm |
- Sì.
Precisione di taglio
A seconda della densità, del numero di rotoli e del materiale del rotolo di carta, ± 0,5 mm per 1000 mm, ± 0,1% per oltre 1000 mm e ± 0,1% per accelerazione o decelerazione.I dati di cui sopra si basano sull'operazione di taglio stabile e sulla procedura di funzionamento corretta. (Quando il rotolo di carta da taglio è uno, la lunghezza della carta da taglio è la lunghezza corretta)
Prodotto
La produzione effettiva dipende dal materiale della carta, dal peso della carta, dalla lunghezza di taglio, dal numero di rotoli di carta,
tecnologia dell'operatore e condizioni di esercizio, ecc.
- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.
# E' un'altra cosa # ️In piedi.ArdiConfigurazionerazione ️ ️‖ # §
1. Macchina di taglio a coltello singolo ad alta precisione
2Sistema di regolazione automatico per la carta
3Sistema di taglio medio e raccolta carta
4. attrezzature di conteggio automatico e di inserimento delle etichette (marcatura del conteggio)
5. attrezzature per il trasporto della carta
6Sistema di controllo elettrico
7. Motore di guida
8. accessori
9. Scaffale pneumatico per carta a doppio filo di calce ((2 supporti per rotoli)
10. sistema di jogger automatico, supporto di carta a corda controllato dal motore
- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.
# E' un'altra cosa # ️ FunzioneLa Commissione ️ ️‖ # §
|
Coltello tagliante
Tre serie di coltelli da taglio sono utilizzati per tagliare e tagliare in mezzo.
|
| |
|
Unità di taglio
Il metodo britannico di taglio per ridurre il carico e il rumore quando il taglio prolunga la vita del taglio.ridurre efficacemente le vibrazioni e il rumore dell'operazione ad alta velocità.
Sotto il coltello: blocco di coltello con fusione in ghisa, lavorazione di precisione, buona stabilità.
Il taglierino posteriore: in acciaio speciale, con lavorazione di coltelli di precisione, lama di lunga durata facilmente regolabile.
|
| |
|
Controllo elettronico (servo Yaskawa e PLC Siemens)
TPC7062KS e comunicazione del processore Yaskawa, utilizzato principalmente nella produzione di monitoraggio dello stato operativo delle apparecchiature di input dati e indicazione dell'allarme di guasto del sistema.La serie rotante guida Yaskawa la società giapponese Yaskawa I guida veloce, basato sulla produzione di parametri di input dell'interfaccia uomo-macchina a partire dal feedback del codificatore di rotaia di trazione di velocità reale e dal posizionamento preciso.
|
| |
|

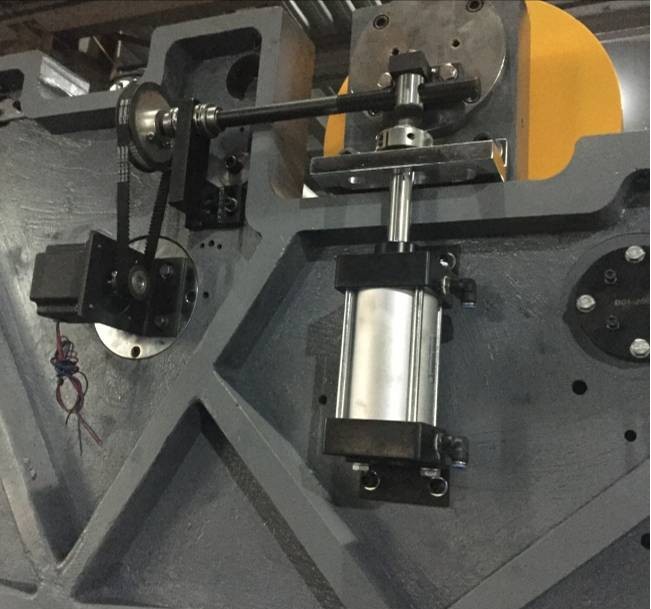

Dispositivo ricci
Dispositivo a riccioli è nel rotolo di carta prima di dispositivo di taglio per eliminare il rotolo a riccioli o dispositivo di piegatura, al fine della stabilità della tensione del rotolo di carta.Il rotolo di carta passa prima attraverso (fino al bordo del rotolo) i componenti nel dispositivo di deconvoluzione, i rulli sono rulli guida.
|
| |
|
Il nuovo dispositivo anti-curvatura
Rimuovere efficacemente il riccio del rotolo per rendere la carta più piatta, più favorevole alla stabilità della tensione del rotolo di carta.
|
| |
|
Fabbricazione a partire da semi di legno
Tipo: tipo a doppio braccio per scaffalatura a rotoli da 3" a 6" a 12"2 tipo di pick-up di svolta posizionato nella parte posteriore della macchina, strutturalmente dimensionato in modo da poter contenere un rullo di peso di circa 1500 kg.I movimenti verso l'alto e verso il basso sono tutti idraulici e sono direttamente controllati dalla console da selettori che controllano le valvole solenoidi. pressione dell'olio per controllare il braccio di carta prima e dopo la chiusura e il movimento e il sollevamento. movimento di sollevamento in grado di funzionamento stabile e rapido, più semplice e conveniente.
|
| |
|
Il trasporto e il sistema di raccolta della carta da parte di un jogger
Sistema trasportatore a più fasi: da alta velocità a bassa velocità.
Il tavolo stacker ha una funzione di finitura a tre lati.il lato del motore per guidare la carta, la carta, su entrambi i lati da un moto jogger di alta qualità per regolare manualmente l'ampiezza della carta per migliorare la semplicità e la sicurezza dell'operazione.
|
| |
|
Sistema di regolazione della quadratura (sistema di regolazione automatico prismatico per carta)
Regolare la quadratura della carta, il nostro ingegnere lo risolverà da una volta, e l'operatore non ha bisogno di ri regolare.
|
| |
|
Regolare l'angolo automaticamente ((sistema di allineamento carta)
La precisione del motore passo a passo è controllata dalla lunghezza del taglio, dalla regolazione della vite di precisione, dall'inclinazione del gruppo del coltello,per assicurare efficacemente l'angolo retto del bordo del tagliante, riducendo il tempo di spreco regola manualmente l'angolo di errore e la regolazione.
|
| |
|
Stagno automatico del blocco della carta
Avere sensori per dare segnali al sistema se ci sono blocchi di carta si verificano al trasportatore, e la macchina si fermerà immediatamente per salvare le carte.
|
| |
|
Macchine di marcatura automatiche
Con un conteggio preciso dopo l'inserimento della marcatura, gli operatori devono solo inserire sull'interfaccia uomo-macchina il numero di carta dopo,può essere conforme alle impostazioni per la marcatura della quantità di carta.
|
- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.
# E' un'altra cosa # ️ Decoda ️ ️‖ # §
La struttura principale della macchina ((Porta coltello e supporto per porta)
La parete principale della macchina attraverso l'analisi degli elementi finiti, l'analisi delle vibrazioni meccaniche e l'ottimizzazione del telaio, utilizza la ghisa nodulare di alta qualità per l'integrazione del progetto,e mediante lavorazioni di precisione, perfezionare il fenomeno di risonanza tra i componenti di trasmissione, rendere il funzionamento più stabile, migliorare la vita utile delle parti portanti.
Sistema di guida web
Controllo rigoroso della qualità del processo, sistema di controllo servo resistente, senza manutenzione, lavorazione fine, risposta dinamica elevata, senza buffering, posizionamento preciso, limite del conducente regolabile digitalmente.Display può essere impostato automaticamente in modalità di riposo per il funzionamento automaticoIl grande schermo mostra in tempo reale, e lo stato di funzionamento del sistema è chiaro all'interno.
Motori motori
1) Servomotore CA e codificatore per coltello a croce
2) Motore CA e trasformatore di frequenza per trasportatori ad alta velocità e trasportatori a bassa velocità
3) Motore alternativo per il supporto di impilazione di carta su e giù
4) Motore CA per corridori
5) Motore alternativo per lo stand di rilassamento
6) Motore alternativo per la raccolta del bordo dei rifiuti
La macchina con sistema di controllo automatico della tensione, taglio manuale e taglio coltelli 3 set ((1 per taglio e 2 per taglio), con 1 set di macchina da conteggio, sistema di guida web, sistema de-curl,precisione di taglio + 0.3 mm, sistema automatico di arresto del blocco della carta, cuscinetto del coltello, ecc. supporto per il coltello in ferro fuso duttile.
Lista delle parti principali:
| |
Configurazione |
Tipo |
Nota |
| 1 |
Macchine per il taglio della carta |
La lama di un coltello di acciaio di tungsteno |
Germania |
| 2 |
Portamento |
FAG/NSK |
Germania/Giappone |
| 3 |
Vibratore |
K20 |
Cina |
| 4 |
PLC |
Siemens |
Germania |
| 5 |
Interruttore limite |
Schneider |
Francia |
| 6 |
Controller |
Kinco |
Cina |
| 7 |
Relay |
Schneider/RXM4LB2BD |
Francia |
| 8 |
Servo drive |
Yaskawa |
Giappone |
| 9 |
Trasformatori di frequenza |
Innovazione |
Cina |
| 10 |
Servomotore |
Yaskawa |
Giappone |
| 11 |
Codatore |
NEMICON HES-25-2MD |
Giappone |
| 12 |
Tasto di controllo |
Eaton |
Stati Uniti |
| 13 |
Fornitore di alimentazione di interruttore |
Mingwei NES-50-24 |
Taiwan |
| 14 |
Guida web |
Alzati. |
Taiwan |
| 15 |
Schermo |
Siemens |
Germania |
| 16 |
Contattore a corrente continua |
Eaton |
Stati Uniti |
| 17 |
Cintura trasportatrice |
Rapplon |
Svezia |
| 18 |
Sistema di tensione automatico |
Germania Siemens controllo PLC, Germania COSYS valvola proporzionale, controllo del filtro dell'aria AW20-02BG, DBK250.2 Freno |
|
Elenco delle osservazioni: (recipi gratuiti)
| Nome delle parti |
- No, no, no, no. |
| Coltello tagliato |
1 set |
| Cintura |
15 pezzi |
| Indicatore di pressione |
1 pc |
| Carta di marcatura |
40 rotoli |
| Pad del freno |
4 pezzi |
| Un coltello da taglio |
3 pezzi |
| Coltello da taglio |
1 pc |
| Anello di gomma |
16 pezzi |
| Valvola di regolazione |
1 pc |
| Interruttori di limite |
2 pezzi |
| Maniglia M12 |
1 pc |
| Anello O per cilindra |
1 pc |
| Cintura sincrona |
1 pc |
| Casella degli attrezzi |
1 set |
- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.
# E' un'altra cosa # ️ ProdottiCingUndImballaggioinvecchiamento ️ ️‖ # §

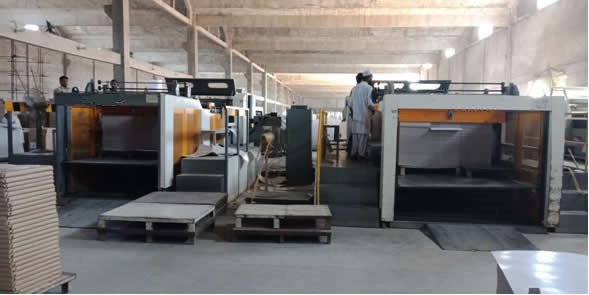

Dalla produzione alla consegna, facciamo ogni dettaglio molto attentamente per garantire la buona qualità del prodotto e il servizio ai clienti.
- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.
# E' un'altra cosa # ️ CertificatoGatti ️ ️‖ # §
- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.- Oh, mio Dio.- Sì, sì.- Sì, sì.- Sì, sì.- Sì, sì.- Oh, mio Dio.
# E' un'altra cosa # ️ FAQ. ️ ️‖ # §
Q1: Quali sono i vostri prodotti principali?
A:I nostri prodotti principali sono il Prepress 4up e 8up Online/Offline CTP Termale, CTCP, VLF CTP, Flexo CTP, Processore, Plate Offset, Inchiostri Offset, Coperte di Stampa Offset,Apparecchiature per l'imballaggio post-stampa ecc..
Potete ottenere l'attrezzatura e i materiali di consumo tutti in uno e non preoccupatevi del servizio post-vendita della nostra azienda.
D2: Dov' è la sua fabbrica?
A:La nostra fabbrica di macchine per processori CTP si trova a Shanghai, sei cordiale benvenuto a visitare la nostra fabbrica!
D3: Qual è la garanzia per i CTP?
A:Tre anni di testa laser e pezzi di ricambio principali per i CTP, un anno per il processore.Se il cliente utilizza la piastra EcooGraphix CTP con la macchina CTP, forniremo laGaranzia a vita.
D4: Potete fornire anche il flusso di lavoro e il RIP?
A:Sì, possiamo fornire il Workflow Brainnew e RIP Compose V12.
D5: Che dire dell' installazione e del supporto tecnico post-vendita?
A:Il nostro ingegnere può andare ad aiutare l'installazione e fornire la formazione necessaria.Qualsiasi problema o domanda, saremo a vostra disposizione 7x24 ore.Tra le nostre numerose installazioni CTP in tutto il mondo, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Queste stampanti per gli utenti finali eseguono tutti i sistemi CTP con piena soddisfazione grazie alla nostra robusta qualità, al servizio remoto senza soluzione di continuità, alla formazione e alla manutenzione approfondite.Se sei una stampante che sta pensando di acquistare direttamente da EcooGraphix China, non ci sono problemi di installazione, formazione e servizio post-vendita.
