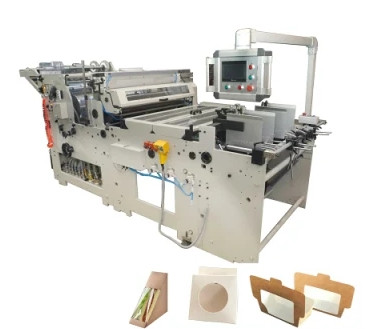

TC1000 dolce a senso unico Toy Paper Box Window Patching che incolla macchina
1. applicazione
Ecoo TC-1100, macchine di rattoppatura della finestra automatica TC-1000 è attrezzatura speciale per il contenitore di cartone, la laminazione della finestra della scatola dei colori per sia cartone che carta ondulata;
Le macchine sono ampiamente usate nel film che rattoppa per essere pacchetto con o senza la finestra del contenitore di vino, del contenitore di regalo, del contenitore di carta velina, della scatola cosmetica ecc. Può anche realizzare la funzione della carta che incolla, rattoppatura del film, taglio del film e raccolta della carta prima di piegare le scatole.
TC1000 è a senso unico, TC1100 è doppio vicolo.
2. caratteristiche principali:
L'opzione di pre-fa la tavola pronta è disponibile. L'operatore può installare la muffa fuori della macchina.
Fornito di servo alimentatore, con la scelta di opzione che sta accatastando il sistema di sollevamento ed il sistema di sollevamento della cinghia. Adozione delle componenti di fama mondiale avanzate di marca in parti pneumatiche, in parti elettriche e nelle parti operazione.
Applichi un linker per collegarsi con il trasportatore dell'aria, che può direttamente collegarsi con la macchina di rifornimento.
3.Application e campione:
4. Caratteristiche tecniche:
| Specifiche | |||||
| Modello | Ecoo-TC1100 | Ecoo-TC1000 | |||
| Lo stile producting | operazione a 2 corsie | operazione a 1 corsie | |||
| Lunghezza A della carta in bianco | 100mm-900mm | 100mm-420mm | |||
| Larghezza B della carta in bianco | 80mm-530mm | 100mm-750mm | |||
| Finestra di lunghezza/materiale C allineare | 80mm-760mm | 80mm-280mm | |||
| Finestra di larghezza/materiale C allineare | 30mm-380mm | 30mm-550mm | |||
| Velocità della macchina | ≤400pcs/min | ≤200pcs/min | |||
| Peso del cartone | |||||
| Cartone | 180g/m2-600g/m2 | ||||
| Ondulato | ≤1.5mm | ||||
| Spessore di film | |||||
| PVC, PE, PS | 0.05mm-0.3mm | ||||
| ANIMALE DOMESTICO | 0.05mm-0.2mm | ||||
| Diametro esterno | ≤500mm | ||||
| Diametro interno | 70mm-80mm | ||||
| La dimensione della macchina | 5600 (L) x2000 (W) x1500 (H) millimetro | 4800 (L) x1600 (W) x1500 (H) millimetro | |||
| Potere del motore principale | 4kw | ||||
| Potere totale | 22kw | ||||
1) Parte d'incollatura (incollare):
La sezione d'incollatura consiste del rullo cromato della colla, del piatto della separazione della colla, della guida laterale e del rullo della muffa della colla.
Nel caso dell'arresto della macchina, il cilindro solleverà il rullo della colla e poi la macchina sarà guidata dall'altro motore separato, per evitare la colatura della colla.
L'opzione di pre-fa la tavola pronta è disponibile, operatore può installare la muffa fuori della macchina. È conveniente e risparmiatrice di tempo.
2) Parte di raccolta di carta (impilatore di consegna)
La cinghia alla sezione della consegna è ampia. L'operatore può regolare l'altezza della cinghia ed i prodotti finiti sono stati allineati in una linea retta.
La velocità della cinghia può anche essere regolato da sincronizzare con velocità a macchina.
3) parte dell'alimentatore (alimentazione di carta)
La macchina è fornita di servo alimentatore, con la scelta di opzione che pilling il sistema di sollevamento ed il sistema di sollevamento della cinghia.
C'è un portone d'alimentazione all'alimentatore che permette che regoliate la ferrovia superiore senza strumento supplementare. Questa ferrovia superiore è fatta dell'acciaio piano ed è collegata alla parte media del telaio.
Questo sistema è affidabile che assicurino la registrazione di tutti, cartone e la catena è accurata.
Anche quando c'è inceppamento serio, la posizione è precisa e potete usare l'micro-adeguamento per regolare.
4) parte di rattoppatura della finestra
Le scatole sono consegnate dalla sezione d'incollatura alla sezione di rattoppatura della finestra da aspirazione.
Il cilindro di aspirazione è fatto di materiale speciale. È liscio in modo che la velocità di rattoppatura sia alta e non ci sia graffio sul film plastico.
Quando il cilindro del coltello sta rotolando, intercrosses con un'altra barra fissa e quindi il taglio del coltello del film plastico come «le forbici». L'avanguardia è piana e regolare.
Il cilindro del coltello è con il salto regolabile o il sistema di aspirazione per assicurare il film plastico è rattoppato esattamente sulla finestra della scatola.
