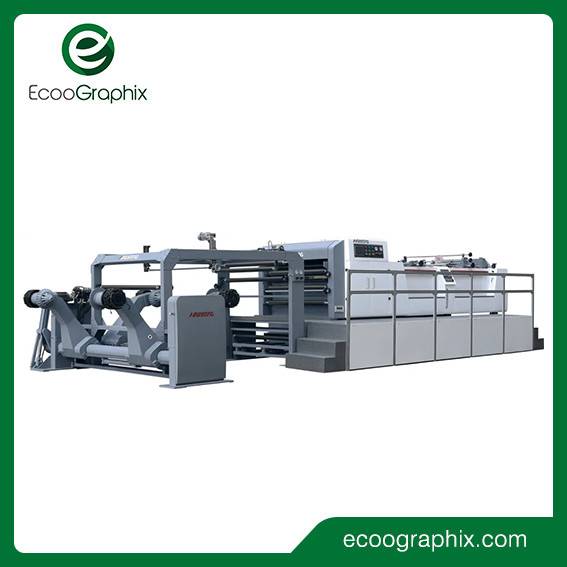

Sfogliatrice e taglierina per rotoli di carta ad alta velocità con taglio e rifilatura

Taglierina per fogli di stampa ad alta velocità

-La macchina per il taglio del nastro HSC applica la tecnica avanzata dalla Gran Bretagna

-La macchina è trasmessa dal servomotore.

-La velocità di taglio della carta è veloce e stabile.
-L'orso preciso della Germania e il coltello da taglio assicurano l'elevata precisione di taglio.
-Controllo dell'interfaccia del computer touch screen, funzionamento semplice, struttura ragionevole, supporti anti-musica, per garantire una carta liscia.
-Questa macchina è la macchina per la lavorazione della carta che è molto popolare nell'industria della fabbricazione della carta e della stampa e migliorerà in larga misura l'efficienza e i vantaggi per la tua azienda.

Specifica

Ricambi per macchine

1. Tagliatrice a lama singola ad alta precisione
2. Sistema di regolazione automatica prismatica per la carta
3. Sistema centrale di taglio e raccolta rifiuti
4. Attrezzatura automatica per il conteggio e l'inserimento di etichette (marcatura del conteggio)
5. Attrezzatura per il trasporto della carta
6. Sistema di controllo elettrico
7. Motore di azionamento
8. Accessorio
9. Portacarte con albero pneumatico a doppia calce (2 portarotoli)
10. Sistema di pareggio automatico, supporto per impilare la carta con corda motorizzata

Supporto srotolato
Tipo: tipo a doppio braccio per rotolo di carta 3 "6" 12 "Roll Rack
2 svolgitori di tipo pick-up posti nella parte posteriore della macchina strutturalmente dimensionati per poter contenere bobine del peso di circa 1500kg.I movimenti di salita e discesa sono tutti idraulici e vengono comandati direttamente dalla consolle tramite selettori che comandano le elettrovalvole.
Pressione dell'olio per controllare il braccio della carta prima e dopo la chiusura, lo spostamento e il sollevamento.Movimento di sollevamento capace di operazioni stabili e rapide, più semplici e convenienti.

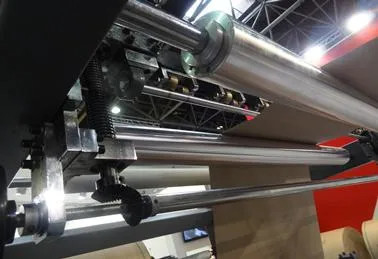

Unità di taglio
Sul coltello il metodo britannico della taglierina per ridurre il carico e il rumore quando la taglierina prolunga la vita della taglierina.
Sul corpo del rullo del coltello alla saldatura dell'acciaio ha fornito una lavorazione di precisione e una regolazione dinamica del bilanciamento, riducendo efficacemente le vibrazioni e il rumore del funzionamento ad alta velocità.
Sotto i ferri: blocco coltelli con fusione in ghisa stampata integralmente, lavorazione di precisione, buona stabilità.
La taglierina posteriore: realizzata in acciaio speciale con lavorazione a coltello di precisione, lama a lunga durata facilmente regolabile.

Controllo elettronico

(il servo Yaskawa e il PLC Siemens)
Comunicazione TPC7062KS e processore Yaskawa, utilizzato principalmente nella produzione di monitoraggio dello stato operativo delle apparecchiature di immissione dati e indicazione di allarme di guasto del sistema.La serie rotante guida Yaskawa l'azionamento rapido Yaskawa I della società GIAPPONESE, basato sulla produzione di parametri di input dell'interfaccia uomo-macchina dal feedback dell'encoder del rullo di trazione della velocità effettiva e sul posizionamento accurato.

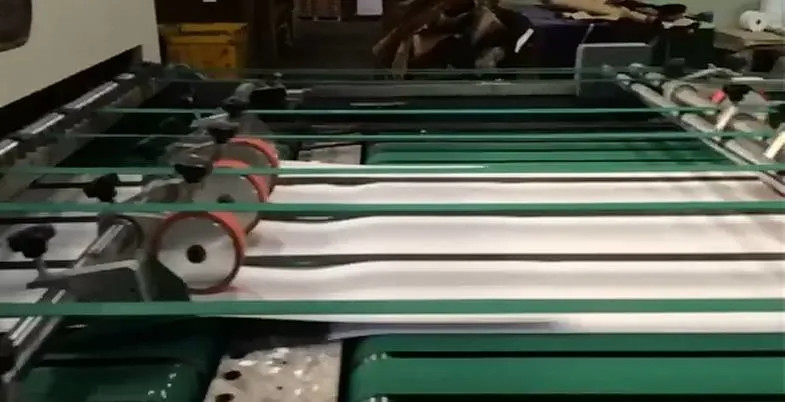

Il sistema di trasporto e raccolta della carta da parte del pareggiatore
Sistema di trasporto a più stadi: dall'alta velocità alla bassa velocità.Prima separare rapidamente la carta tagliata, quindi sovrapporre la carta, quindi raccogliere e impilare la carta.
Sollevare i set di carta impilati, la risma di carta ad un'altezza considerevole, che viene automaticamente abbassata.Il tavolo impilatore ha tre lati funzione di finitura shake, il lato del motore per guidare la carta, la carta, su entrambi i lati da pareggiatore motore di alta qualità per regolare manualmente l'ampiezza della carta per migliorare la semplicità e la sicurezza dell'operazione.

Dispositivo riccio
Il dispositivo riccio si trova nel rotolo di carta prima del dispositivo di taglio per eliminare l'arricciatura del rotolo o il dispositivo di piegatura,per la stabilità della tensione del rotolo di carta. Il rotolo di carta passa prima(fino al bordo del rotolo) componenti nel dispositivo di deconvoluzione, i rulli sono rulli guida

Il nuovo dispositivo Anti curvatura
Rimuovere efficacemente l'arricciatura del rotolo per rendere la carta più piatta, più favorevole alla stabilità della tensione del rotolo di carta.

Sistema di regolazione dell'ortogonalità(Sistema di regolazione automatica prismatico per carta):
Regola l'ortogonalità della carta, il nostro ingegnere lo riparerà una volta e l'operatore non avrà bisogno di riadattarsi.

Coltello da taglio
Tre set di coltelli da taglio vengono utilizzati per tagliare e tagliare al centro.


Regola l'angolo automaticamente (sistema di allineamento della carta)
La precisione del motore passo-passo è controllata dalla lunghezza della regolazione della vite di precisione del taglio dell'inclinazione del gruppo coltelli, per garantire efficacemente l'angolo retto del bordo del taglio netto, riducendo i tempi di scarto regolare manualmente l'angolo di errore e la regolazione .

Arresto automatico dell'inceppamento della carta:
Avere un sensore per dare segnali al sistema se si verifica un inceppamento della carta sul trasportatore e la macchina si fermerà immediatamente per salvare la carta.

Marcatrice automatica:
Con un conteggio preciso dopo la marcatura dell'inserto, gli operatori devono solo inserire sull'interfaccia uomo-macchina dopo il numero di carta, può essere conforme alle Impostazioni per contrassegnare la quantità di carta

La struttura principale della macchina (portacoltelli e supporto portacoltelli)
La parete principale della macchina attraverso l'analisi degli elementi finiti, l'analisi delle vibrazioni meccaniche e l'ottimizzazione del telaio, UTILIZZA la ghisa nodulare di alta qualità per l'integrazione del design e, attraverso lavorazioni meccaniche di precisione, perfeziona il fenomeno di risonanza tra i componenti della trasmissione, rende l'operazione più stabile , migliorare la durata delle parti del cuscinetto.

Sistema web-guide
Controllo rigoroso della qualità del processo, sistema di controllo del servo durevole, esente da manutenzione, elaborazione fine, elevata risposta dinamica, nessun buffering, posizionamento accurato, limite del driver digitale regolabile.Il display può essere impostato automaticamente su sleep per il funzionamento automatico, che può risparmiare energia.L'ampio schermo viene visualizzato in tempo reale e lo stato di funzionamento del sistema è chiaro all'interno.

Motori di guida:
1. Servomotore AC e codificatore per coltello incrociato
2. Motore CA e trasformatore di frequenza per trasportatore ad alta velocità e trasportatore a bassa velocità
3. Motore CA per il supporto di impilamento della carta su e giù
4. Motore AC per chi fa jogging
5. Motore CA per supporto di svolgimento
6. Motore AC per la raccolta del bordo di scarto


Più dettagli

FAQ

1. Quali sono i tuoi prodotti principali?
Noi Ecoographix è un fornitore specializzato di macchine da stampa e materiali di consumo.Copriamo sia la stampa digitale che la stampa offset,
tra cui prestampa, sala stampa e post stampa, concentrandosi sulla stampa di imballaggi e stampa di libri.
Abbiamo centinaia di utenti in tutto il mondo.Portiamo avanti la massima qualità dei prodotti di stampa cinesi per soddisfare le esigenze di stampa diversificate.

2. Dov'è la tua fabbrica?
Il nostro ufficio vendite è a Hangzhou, a un'ora di treno da Shanghai.I nostri stabilimenti sono a Shanghai, Wenzhou, Suzhou e Nanyang.

3. Qual è la tua garanzia?
Un anno per la macchina e la testina di stampa se usi il nostro inchiostro.Un anno per la macchina solo se non usi il nostro inchiostro.

4. Qual è il tempo di consegna?
Di solito 30 giorni e faremo del nostro meglio per soddisfare le vostre esigenze.

5. Che dire dell'installazione e del supporto tecnico post-vendita?
Il nostro ingegnere può aiutare l'installazione e fornire la formazione necessaria.L'acquirente dovrebbe prendere i biglietti aerei rotondi e le spese di servizio
e il costo dell'alloggio locale.Qualsiasi problema o domanda, saremo a tua disposizione 7x24 ore.
