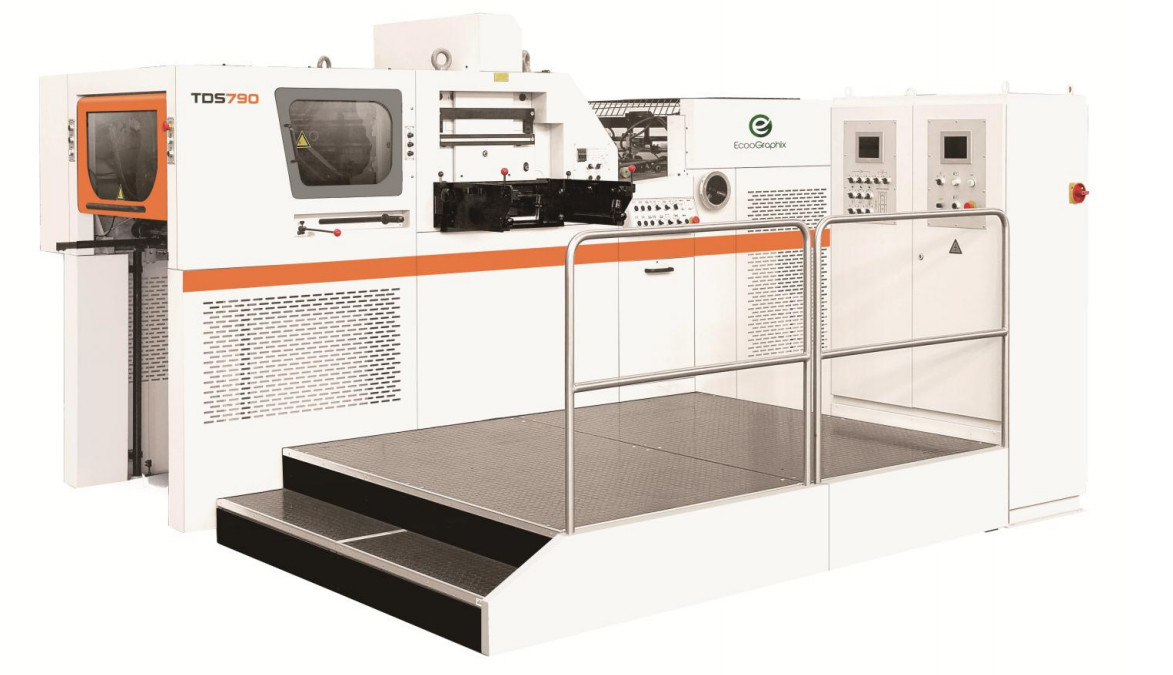

AutomaticoFustellatrice on-lineCon stampa a foglio termico TDS790
Breve introduzione
TDS790fustellatrice automatica e macchina da stampa a caldoÈconsisteva di unità di alimentazione, unità principale e unità di consegna. Alimentazione e consegna continue, sistema di controllo elettrico sono disponibili con la macchina. L'inseritore, il pre-impilatore, l'unità di stripping, la pompa BECKER e la goffratura termica sono tutte opzioni per te. Viene utilizzato per la timbratura automatica del materiale in rotolo, dopo la stampa, la laminazione.
Applicazione
Adatta alla produzione di scatole di carta, bicchieri di carta, etichette da imballaggio, goffratura di cartone, buste di carta portatili, coperture di carta, PVC, plastiche varie, ecc.
Specifiche
ModelloTDS790
Massimo. Dimensioni foglio (mm) 790×560
minimo Dimensioni foglio (mm)310×210
Massimo. Dimensioni fustellatura (mm) 760×520
Massimo. Dimensioni di stampaggio (mm)760×525
Dimensioni interne dell'inseguimento (mm)780×530
Altezza delle regole di taglio (mm)23.8
Distanza tra le piastre (mm) 51,5
Massimo. Pressione (N)120×104
Gamma di scorteminimo Foglio 90g/mq2, cartone 157-2000 g/m2, mi, si flauto
minimo Margine della pinza (mm) 6
Massimo. Velocità della macchina (s/h) 5500
Massimo. Velocità di timbratura (s/h)5000
Lo spessore del piatto di timbratura (millimetro) 5(Opzionale 4+1)
Alberi di alimentazione longitudinali3
Alberi di alimentazione trasversali2
Altezza del mucchio d'alimentazione (mm)1200
Altezza del mucchio di consegna (mm) 950
Sistema di riscaldamento elettrico8 zone
minimo Larghezza della lamina (mm) 40
Nucleo della bobina della stagnola (millimetro)25(1'') 76(3'')
Potere stimato (chilowatt)26
Fornitura d'aria0,8-1,0 MPa, ≥ 0,6 m³/min
Dimensione complessiva (mm) 3855×3650×2210
Peso della macchina (kg)8500
| Modello |
TDS790 |
| Massimo. Dimensioni foglio (mm) |
790×560 |
| minimo Dimensioni foglio (mm) |
310×210 |
| Massimo. Dimensioni fustellatura (mm) |
760×520 |
| Massimo. Dimensioni di stampaggio (mm) |
760×525 |
| Dimensioni interne dell'inseguimento (mm) |
780×530 |
| Altezza delle regole di taglio (mm) |
23.8 |
| Distanza tra le piastre (mm) |
51,5 |
| Massimo. Pressione (N) |
120×104 |
| Gamma di scorte |
minimo Foglio 90g/mq2, cartone 157-2000 g/m2, mi, si flauto |
| minimo Margine della pinza (mm) |
6 |
| Massimo. Velocità della macchina (s/h) |
5500 |
| Massimo. Velocità di timbratura (s/h) |
5000 |
| Lo spessore del piatto di timbratura (millimetro) |
5(Opzionale 4+1) |
| Alberi di alimentazione longitudinali |
3 |
| Alberi di alimentazione trasversali |
2 |
| Altezza del mucchio d'alimentazione (mm) |
1200 |
| Altezza del mucchio di consegna (mm) |
950 |
| Sistema di riscaldamento elettrico |
8 zone |
| minimo Larghezza della lamina (mm) |
40 |
| Nucleo della bobina della stagnola (millimetro) |
25(1'') 76(3'') |
| Potere stimato (chilowatt) |
26 |
| Fornitura d'aria |
0,8-1,0 MPa, ≥ 0,6 m³/min |
| Dimensione complessiva (mm) |
3855×3650×2210 |
| Peso della macchina (kg) |
8500 |
Dettaglio
♥ Barra di presa
Adottando una lega di alluminio ad alta resistenza per prolungare la resistenza e alleggerire il peso, e il design è particolarmente adatto per carta sottile.
♣ Frizione del cambio
Il sistema intermittente protegge la macchina dal sovraccarico e il sistema di trasferimento della coppia adotta il design della scanalatura di riempimento delle sfere. Il design asimmetrico può trasferire perfettamente la forza e anche essere ripristinato facilmente dopo un sovraccarico.
Caratteristiche principali
1) L'azionamento dell'unità principale utilizza il controllo dell'inverter CA. La frizione pneumatica viene importata per il funzionamento e la rottura della macchina.
2) Microprocessore composto da PLC e programma per monitorare il funzionamento dell'intera macchina. Più schizzi visivi e indicazioni di problemi tramite parole sul touch screen dell'unità principale per consentire di individuare i problemi causati nel più breve tempo possibile e ridurre i tempi di fermo macchina.
Sezione Fustellatura
· Il sistema di azionamento a ginocchiera con manovella e ingranaggio a vite senza fine di precisione garantisce un movimento fluido e dinamico della piastra inferiore
· Piano superiore per cancelleria di precisione
· Bloccaggio a inseguimento manuale
· Catena di trasmissione della barra di presa di alta qualità
· Sistema di azionamento della barra di presa con indice a 2 camme all'avanguardia per garantire un movimento intermittente della barra di presa fluido e preciso
Sistema di stampa a caldo
· Cinque alberi di traino della lamina azionati da servomotore, ciascuno programmabile individualmente per il passo corto e quello lungo su 3 assi nelle direzioni longitudinali; 2 assi in direzione trasversale
· Console di stampa con pc industriale, touch screen Pro-Face e 6 termometri per impostazione foil e controllo temperatura con timer preriscaldamento macchina
· Base riscaldante con 6 zone riscaldanti ciascuna con temperatura regolabile individualmente
· Sistema di allarme per la lunghezza della lamina
Produzione e confezionamento
Dalla produzione alla consegna, curiamo ogni dettaglio con molta attenzione per garantire la buona qualità del prodotto e il servizio ai clienti.
Certificati
Domande frequenti
|
Q1: Quali sono i tuoi prodotti principali?
UN:I nostri prodotti principali sono CTP termico prestampa 4up e 8up online/offline, CTCP, VLF CTP, Flexo CTP, processore, lastre offset, inchiostri offset, coperte per stampa offset, attrezzature per imballaggio poststampa e così via.
Puoi ottenere l'attrezzatura e i materiali di consumo tutto in uno e non preoccuparti del servizio post-vendita della nostra azienda.
|
|
Q2: Dov'è la tua fabbrica?
UN:La nostra fabbrica di macchine per la lavorazione CTP è a Shanghai, siete cordialmente invitati a visitare la nostra fabbrica!
|
|
Q3: Esiste una certificazione per il tuo processore CTP?
UN:Sì, tutte le nostre macchine sono state certificate da SGS e CE.
|
|
Q4: Potete fornire anche il flusso di lavoro e il RIP?
UN:Sì, possiamo fornire il flusso di lavoro Brainnew e RIP Compose V12.
|
|
Q5: E per quanto riguarda l'installazione e il supporto tecnico post-vendita?

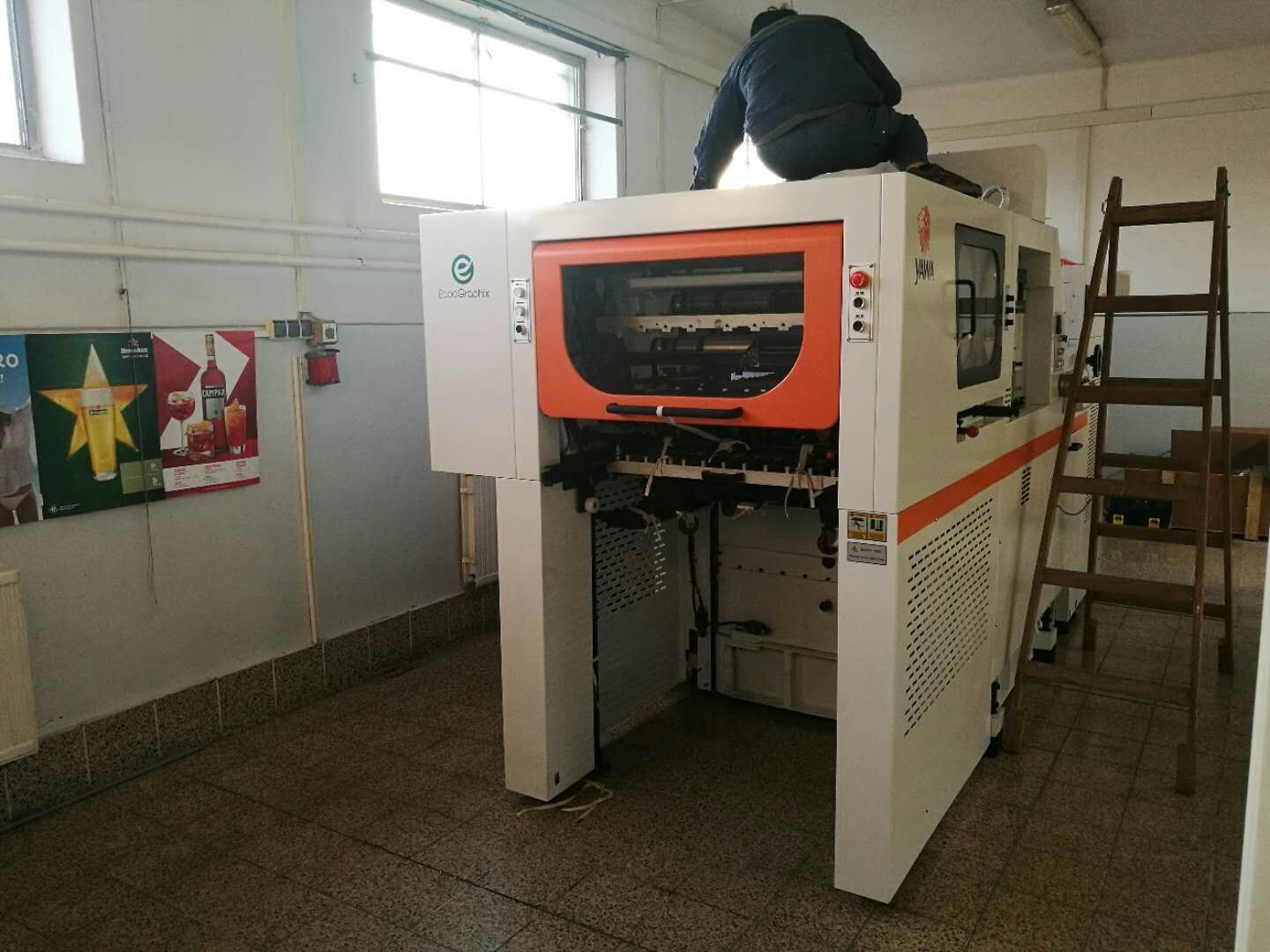

UN:Il nostro ingegnere può assistere all'installazione e fornire la formazione necessaria. L'acquirente dovrà prendere in carico i biglietti aerei di andata e ritorno, il costo del servizio e il costo dell'alloggio locale. Per qualsiasi problema o domanda, saremo a vostra disposizione 7×24 ore. Tra la nostra grande quantità di installazioni CTP in tutto il mondo, ci sono anche molti utenti finali (stampanti) che hanno acquistato direttamente i prodotti CTP da EcooGraphix China e il team di assistenza tecnica di EcooGraphix supporta queste installazioni da remoto con regolari visite in loco.
Tutti questi stampatori degli utenti finali utilizzano i sistemi CTP con piena soddisfazione grazie alla nostra solida qualità, al servizio remoto senza soluzione di continuità, alla formazione e alla manutenzione approfondite. Se sei uno stampatore e sta pensando di acquistare direttamente da EcooGraphix China, non ci saranno problemi di installazione, formazione e servizio post-vendita. Garantiamo la vostra soddisfazione.
|
