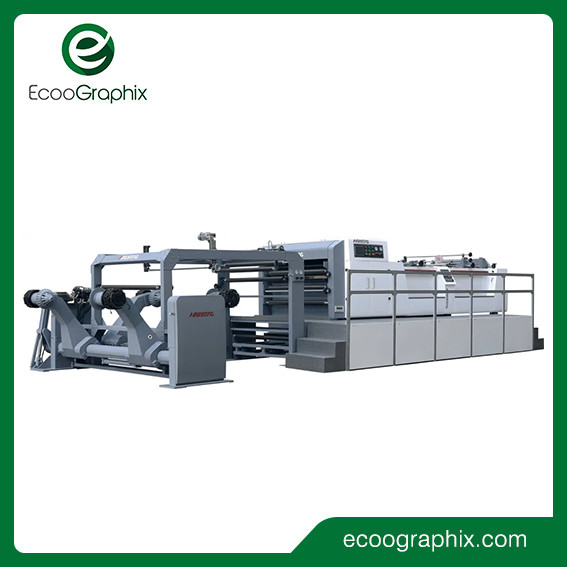

Alta velocità di precisione del tagliacarte o strato servo che stampa EcooGraphix

Tagliacarte di stampa ad alta velocità o strato di servo precisione

Descrizione di prodotto

Caratteristiche

- La tagliatrice di web di HSC applica la tecnica avanzata dalla Gran-Bretagna
- La macchina è trasmessa dal servomotore.
- La sensibilità di taglio a carta è veloce e stabile.
- L'orso a Germania ed il coltello di taglio precisi assicurano l'alta precisione tagliente.
- Controllo di interfaccia del computer del touch screen, operazione semplice, struttura ragionevole, supporti di anti-musica, assicurare carta liscia.
- Questa macchina è la macchina utensile di carta che è molto popolare nell'industria di stampa e di fabbricazione di carta e migliorerà l'efficienza ed il beneficio per la vostra società in larga misura.

Specificazione

Moo: Ecoo HSC-1400

Taglio del tipo: Il coltello alto ha tagliato reciproco ed il coltello del basso è riparato.

Gamma applicabile di carta: 50-550g

Diametro di carta massimo del rotolo: 1800mm

Larghezza di carta-taglio di massimo: 1400mm

Gamma di lunghezza di taglio: 400-1450mm

Numero o strato di taglio: strato 2

Taglio a precisione: Lunghezza di taglio < 1000mm:="">1000mm

Velocità tagliente massima: 400cuts/min

Velocità tagliente massima del tester: 300m/min

Altezza di impilamento massima a carta: 1500mm

Requisito di fonte di aria compressa: 0.8Mpa

Potere di progettazione: 380V, 28kw, 3Phase, 50Hz

Peso lordo: riferimento 13000kg

Dimensione a macchina: 12000*4300*2400mm

Pezzi di ricambio

1. Singola tagliatrice di alta precisione del coltello
2. sistema prismatico automatico di adeguamento per carta
3. sistema medio a carta a raccolta dei rifiuti e di taglio
4. conteggio automatico ed etichetta che inseriscono attrezzatura (marcatura di conteggio)
5. mezzi di trasporto di carta
6. sistema di controllo elettrico
7. motore di azionamento
8. accessorio
9. scaffale pneumatico a carta 'asse a doppia calce (2 rotolano il supporto)
10. sistema automatico del pareggiatore, supporto controllato 'accatastamento a carta a corda del motore

Supporto di Unwinded
Tipo: doppio tipo del braccio per i centri 3" 6" 12" a carta serie rulli
2 svolgono il tipo a raccolta situato alla parte posteriore a macchina strutturalmente hanno graduato per potere tenere la bobina di un peso approssimativamente 1500kgs. Su e giù i movimenti sono tutti idraulici e direttamente sono controllati dalla console dai selezionatori che controllano le elettrovalvole a solenoide.
Pressione di olio controllare il braccio di carta prima e dopo la chiusura e muoversi e sollevare. Movimento di sollevamento capace di stabile e di rapido, operazione più semplice e più conveniente.

Taglio 'unità
Sul coltello il metodo britannico a taglierina per ridurre il carico ed il rumore quando la taglierina per prolungare vita a taglierina.
Sul rullo del coltello il corpo a saldatura di acciaio ha dato la precisione che lavorano e l'adeguamento 'equilibrio dinamico, efficacemente per ridurre la vibrazione ed il rumore 'operazione ad alta velocità.
Sotto il coltello: porta-coltelli con la colata integralmente moata del ghisa, precisione che lavora, buona stabilità.
La taglierina posteriore: fatto del coltello d'acciaio speciale di precisione che elabora facilmente, lama di lunga vita regolabile.

Controllo elettronico (lo SpA del servo e di di Yaskawa)
Comunicazione 'unità di elaborazione di Yaskawa e di TPC7062KS, pricipalmente utilizzata nella produzione del monitoraggio di funzionamento di stato 'attrezzatura 'immissione dei dati ed indicazione di allarme di guasto del sistema. La serie girante guida Yaskawa la società Yaskawa del GIAPPONE io azionamento rapido, in base alla produzione dei parametri 'input di interfaccia uomo-macchina dalle risposte reali del codificatore del rullo a trazione a velocità e dal posizionamento accurato.

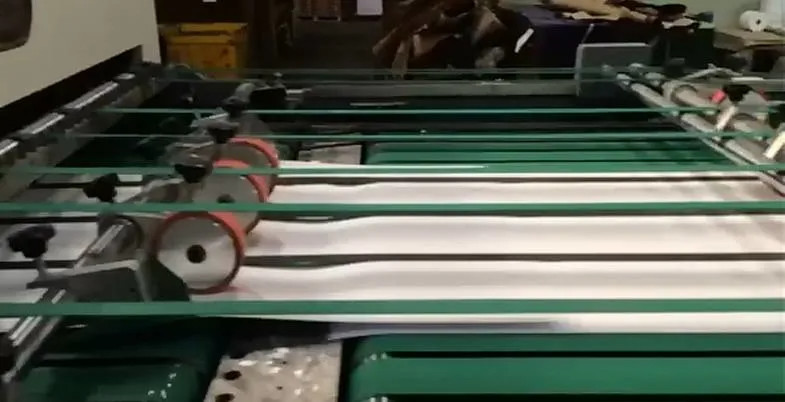

Il sistema a raccolta a carta e del trasportatore dal pareggiatore
Sistema di trasportatore con la mult-fase: dall'alta velocità ad a bassa velocità. In primo luogo separare rapidamente la carta tagliata e poi sovrappone la carta, quindi raccoglie ed accatasta la carta.
L'ascensore ha impilato gli insiemi stabiliti a carta, la pila di carta ad una considerevole altezza, che è caduta automaticamente. La tavola 'impilatore fa a tre scuotere lati la funzione di finitura, il lato del motore per guidare la carta, la carta, da entrambi i lati dal pareggiatore di alta qualità del motore per regolare manualmente l'ampiezza a carta per migliorare la semplicità e la sicurezza 'operazione.

Dispositivo riccio
Il dispositivo riccio è nel rotolo di carta prima del taglio del dispositivo per eliminare il dispositivo del ricciolo o del popolare del rotolo, per la stabilità a tensione di carta del rotolo. Il rotolo di carta in primo luogo attraversa (al bordo del rotolo) le componenti nel dispositivo di deconvolution, i rulli è rullo guida

Il nuovo anti dispositivo di curvatura
Efficacemente rimuova il ricciolo del rotolo per rendere la carta più piana, più tendente la stabilità di carta di tensione del rotolo.

Sistema di adeguamento a forma quadrata (sistema prismatico automatico di adeguamento per carta):
Regoli la forma quadrata di carta, il nostro ingegnere la riparerà vicino una volta e l'operatore non non deve riadattare.

Taglio del coltello
Tre insiemi di taglio del coltello è usato per sistemare e taglio del mezzo.

Regoli l'angolo Automaticlly (sistema d'allineamento a carta)
La precisione del motore passo a passo è controllata dalla lunghezza 'adeguamento tagliato a vite di precisione l'inclinazione del gruppo del coltello, efficacemente assicurare l'angolo diritto del bordo del taglio puro, riducente il tempo residuo regoli manualmente l'angolo del tasso e 'adeguamento degli errori.

Fermata automatica 'inceppamento carta:
Abbia sensore per dare i segnali al sistema se c'è 'inceppamento carta accadere al trasportatore e la macchina smetterà immediatamente di conservare le carte.

Macchina di segno automatica:
Con il conteggio preciso dopo l'inserzione che segna, gli operatori devono soltanto introdurre sull'interfaccia uomo-macchina a dopo che il numero di carta, può essere conforme alle regolazioni a segnare la quantità di carta

La struttura principale a macchina (supporto del coltello e supporto del supporto)
La parete a macchina principale con analisi agli'elementi finiti, l'analisi meccanica di vibrazione e l'ottimizzazione del telaio, USA la ghisa sferoidale di alta qualità per l'integrazione di progettazione e con precisione che lavora, perfeziona il fenomeno di risonanza fra gli organi di trasmissione, rende l'operazione più stabile, migliora il tempo di impiego e parti sopportanti.

sistema a Web-guida
Controllo di qualità di processo rigoroso, sistema del servocomando durevole, senza manutenzione, benissimo elaborando, alta reazione dinamica, nessun attenuare, posizionamento accurato, regolabile digitale di limite del driver. L'esposizione può essere messa automaticamente per dormire per l'operazione automatica, che può risparmiare l'energia. Le grandi visualizzazioni in tempo reale ed il sistema che esegue lo stato è chiari dentro.

Motori di azionamento:
1. servomotore & codificatore di CA per il coltello trasversale
2. motore a corrente alternata & trasformatore di frequenza per il trasportatore ad alta velocità ed il trasportatore a bassa velocità
3. motore a corrente alternata per il supporto d'accatastamento alto & giù di carta
4. motore a corrente alternata per i pareggiatori
5. il motore a corrente alternata per svolge il supporto
6. motore a corrente alternata per la raccolta del bordo residuo

Più dettagli

FAQ

1. Che cosa sono i vostri prodotti principali?
Ecoographix siamo un fornitore specializzato e stampatrici e dei materiali di consumo. Copriamo entrambi stampa digitale e stampa offset,
compreso precomprima, stampa a posta e di sala stampa, mettendo a fuoco sulla stampa d'imballaggio e sulla stampa del libro.
Abbiamo centinaia di utenti dappertutto. Portiamo in avanti la qualità superiore dei prodotti di stampa cinesi per incontrarci differenziato stampando i requisiti.

2. Dove è la vostra fabbrica?
Il nostro ufficio vendite è a Hangzhou, un'ora in treno a partire da Shanghai. Le nostre fabbriche sono a Shanghai, Wenzhou, Suzhou e Nanyang.

3. Che cosa è la vostra garanzia?
Un anno per la macchina e la testa di stampa se uso il nostro inchiostro. Un anno per la macchina soltanto se non usi il nostro inchiostro.

4. Che cosa è il termine d'esecuzione?
I solitamente 30 giorni e noi proveremo il nostro meglio per rispondere alle vostre esigenze.

5. Che cosa circa l'installazione ed il supporto post-vendita del tecnico?
Il nostro ingegnere può andare aiutare l'installazione ed organizzare l'addestramento necessario. Il compratore dovrebbe prendere i biglietti aerei 'aria e la spesa per i servizi rotondi
ed il costo locale a sistemazione. Tutti i problemi o domande, saremo alle vostre ore di disposizione 7x24.
