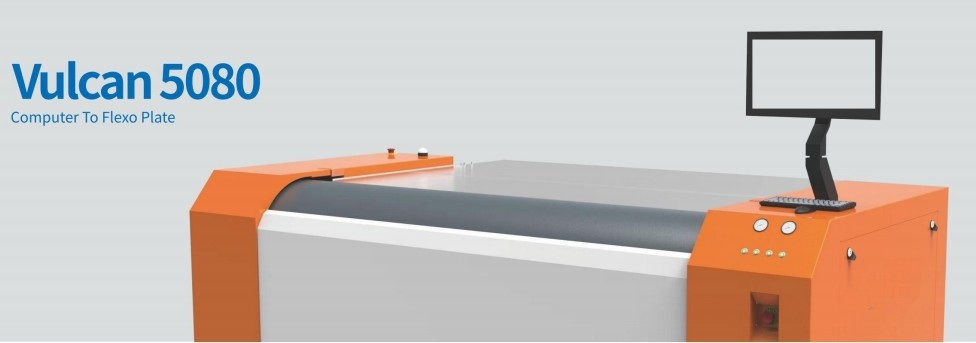

FL5080 Calcolatore digitale macchina CTP Alta potenza di energia 256 canali Tecnologia LV

Modello: FL5080

Descrizione:Macchina CTP per la trasformazione di immagini da un computer digitale a una piastra flessibile; una macchina per la trasformazione di piastre flessibili a grandezza naturale da 50 pollici a 80 pollici

Descrizione

Il FL5080 è progettato sulla base di un laser a fibra ad alta potenza e di un controllo indipendente della tecnologia LV a 256 canali.Insieme al rilevamento della distanza laser e al dispositivo di autofocus dinamico con bobina vocale, può garantire una messa a fuoco accurata sulla superficie del substrato del supporto, senza tener conto della varianza sul materiale della piastra flessibile.

Caratteristiche e tecnologia

Utilizzando un dispositivo laser a fibra ad alta potenza, a 5080dpiit ci vogliono solo 30 minuti per estrarre un'immagine completa di una piastra di 50 pollici x 80 pollici.Può anche consentire di aumentare la produttività del 10% per le esigenze urgentiIn questo modo, il cliente può rispettare la scadenza di alcuni lavori urgenti.

La tecnologia di modulazione indipendente di 256 canali consente al laser di dividersi in 256 canali con controllo di ciascun canale, aumentando notevolmente la produttività.La forma del punto laser è un tipo di rettangolo che può fornire una qualità di punto molto migliore e prestazioni di uscita di immagine.

La testa laser H256 utilizza un nuovo sistema ottico di ingrandimento ad alta potenza per raggiungere una risoluzione ottica di 5080 dpi.

A 5080 dpi, può immaginare una linea inclinata o circolare fino a 15um; per le linee verticali e orizzontali, può essere fino a 5um.Questo aumenta la fedeltà del colore del 30%.

Questa nuova generazione di Light Valve Device consente anche di aumentare la risoluzione a 10160 dpi.

Se il requisito di uscita di immagine non è critico,la modalità di uscita può essere regolata per l'esposizione a doppia sovrapposizione di linee che può aumentare notevolmente la produttività fino al 150%.

Per la funzione di autofocus dinamico viene utilizzato un dispositivo motore a bobina vocale che può garantire una messa a fuoco accurata durante l'esposizione sulla superficie non uniforme della piastra flexo.

Le funzioni di sovrapposizione di linee doppie e triple possono consentire l'ablazione LAMS con qualità e efficienza dell'immagine superiori per l'esposizione a piastra flexo.

Il monitoraggio istantaneo della temperatura e la pre-calibrazione della testa laser possono garantire che l'esposizione al laser sia stabile e affidabile.

Dati tecnici

Punto quadrato contro punto rotondo

Quando si utilizza un punto rotondo per l'imaging, il diametro della dimensione del punto deve corrispondere alla dimensione del punto dell'immagine.Quindi se si utilizza un punto di luce rotondo di dimensioni di diametro 5u, la luce non può esporre i quattro angoli dell'area quadrata. Per garantire che il punto luminoso possa esporre l'intera area pixel dell'immagine,il diametro del punto rotondo deve essere di dimensioni maggiori equivalenti alla lunghezza diagonale dell'area quadrataQuesto è 7.07um che è 1.414 volte la dimensione del punto come mostrato di seguito.

Un punto di 5 mm di diametro non può esporre l'intera area quadrata, mentre un punto di 7 mm di diametro provoca esposizione indesiderata su alcune aree che si sovrappongono.Questo crea un'immagine irregolare con un bordo a forma di arco.

Quindi alcuni ricercatori di ottica cercano di selezionare il diametro ottimale della macchia luminosa invece di usare una dimensione di diametro di 7.07um.c'è ancora qualche carenza di qualità.

Per una forma di punto rettangolare, consente ai collaboratori di scegliere un punto di dimensioni 5umx5umum che espone completamente l'intera area quadrata come mostrato di seguito.
