Specificità

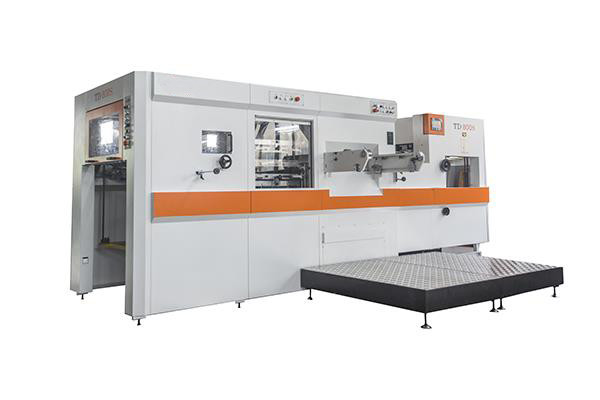

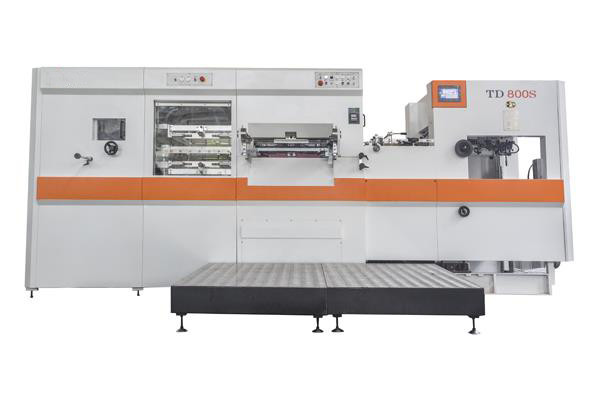

Modello: ECOO-TDS800
Spessore della lamiera:0.2-2 mm di cartone E carta ondulata per flauto
Dimensione massima del foglio ((mm):800x580
Dimensione minima del foglio ((mm):310x310
Dimensioni massime di taglio della matrice (mm):790x570
Dimensioni massime dello stampo (mm):790x520
Dimensioni interne del telaio (mm):940x610
Altezza delle regole di taglio ((mm):23.8
Distanza tra le piastre (mm):51.5
Pressione massima:200 tonnellate
Margine min. della pinza (mm): 8
Velocità massima della macchina ((fogli/ora):7000
Velocità massima di stampaggio (s/h):5000
Spessore della piastra di timbrazione ((mm):5 ((facoltativo 4+1)
| Modello |
ECOO-TDS800 |
| Dimensione massima del foglio (mm) |
800x580 |
| Dimensione minima del foglio (mm) |
310x310 |
| Dimensioni massime di taglio della matrice (mm) |
790x570 |
| Dimensioni massime di timbrazione (mm) |
790x520 |
| Dimensioni interne del telaio (mm) |
940x610 |
| Altezza delle regole di taglio (mm) |
23.8 |
| Distanza tra le piastre (mm) |
51.5 |
| Max. pressione |
200 tonnellate |
| Margine minimo della pinza (mm) |
8 |
| Velocità massima della macchina ((fogli/ora) |
7000 |
| Velocità massima di stampaggio (s/h) |
5000 |
| Spessore della piastra di timbrazione ((mm) |
5 ((facoltativo 4+1) |
| Spessore della lamiera |
0.2-2 mm di cartone E carta ondulata per flauto |
| Altezza della pila di alimentazione ((mm) |
1300 |
| Altezza della pila di consegna ((mm) |
1000 |
| Sistema di riscaldamento elettrico |
10 zone |
| Rulli di stampiatura |
2 longitudinali e 2 trasversali |
| Larghezza minima del foglio (mm) |
40 |
| Core di bobina di foglio (mm) |
25 (((1") 76 (((3") |
| Motore per miniere (kw) |
7.5 |
| Potenza totale (kw) |
40 |
| Fornitura d'aria |
00,8-1,0 MPa,≥00,6cbm/min |
| Dimensione complessiva ((mm) |
4900x2000x2000 |
| Peso della macchina (t) |
15 |
Parti di ricambio per macchine
Unità di alimentazione
• vassoio per pile con maniglia che consente la correzione laterale manuale della pila durante la produzione
• Sistema di alimentazione a flusso con velocità massima di 120 fogli al minuto
• 2 aspirazioni ciascuna per il sollevamento della carta, 2 aspirazioni per il movimento della carta
• L'altezza e l'angolo delle teste di aspirazione sono facilmente regolabili
• Dispositivi di sicurezza elettronici che impediscono che la pila di alimentazione si alzi troppo
• È disponibile una micro regolazione per il posizionamento trasversale del tavolo
• Detettore a doppia lamina di precisione
• Sostituzione facile delle guide laterali di trazione e di spinta semplicemente girando un bullone senza la necessità di rimuovere e sostituire la guida laterale completa
• 2 guide anteriori con microregolazione e la guida laterale regolabile tramite maniglia
• Detettore fotoelettrico con sistema di arresto automatico sul tavolo di alimentazione in caso di blocco di carta
• Controlli separati dell'unità di alimentazione e della macchina principale per una facile preparazione
• PLC e camma elettronica per il controllo del tempo
Unità di taglio a stampo
• Motore principale Siemens controllato da inverter Schneider
• Microregolazione della forza di taglio mediante ingranaggi a vermi azionati da un motore e controllati da uno schermo touch
• L'accuratezza della pressione può essere fino a 0,01 mm
• Fabbricazione in acciaio 40Cr
• Cornici di acciaio Q235-A, piastre superiori e inferiori di ferro duttile QT60 con sabbia rivestita di resina con tecnologia Meehanite Die Cast Iron
• Dispositivo per la rotazione della caccia di taglio
• Dispositivo di protezione contro il sovraccarico con limitatore di coppia per la massima sicurezza dell'operatore
e attrezzature

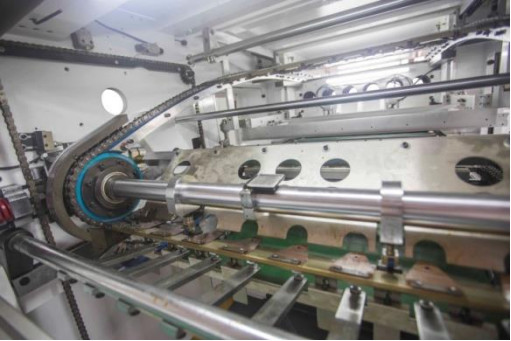

• 7 serie di barre di presa con pinze in alluminio leggero e resistente
Legatura con rivestimento ultra duro e finitura anodizzata assicurare precisione e coerenza
registrazione cartacea
• Dopo lunghi test e consegnati a coppie, presa principale, catena da Subaki,
Giappone
• Sistema di azionamento ad indice di pressione elevata per il controllo del posizionamento della barra della pinza
• Blocco pneumatico e rilascio del caccia taglio
• Sistema di linea centrale per un rapido cambio di lavoro
Unità di timbraggio
• I due assi di stampaggio a caldo longitudinali e i due assi di stampaggio a caldo trasversali soddisfano pienamente le esigenze di stampaggio a caldo del cliente per i prodotti.
• Il riscaldamento uniforme di 10 aree consente al prodotto di mostrare un effetto di stampaggio a caldo più uniforme.
• Servo sistema di controllo PLC.
Unità di consegna
• Dispositivi fotoelettrici di sicurezza che impediscono di salire e scendere troppo la pila di carta da consegna
• Un pennello a compressione regolabile aiuta a scaricare la carta dalle pinze e ad accumulare la carta
• Progettazione di pali alti fino a 1020 mm
• Disponibile per la consegna senza interruzione un tavolo a cintura ausiliario automatico
• Il movimento dell'alimentatore e il controllo della velocità possono essere regolati nell'unità di distribuzione
Parti elettriche, interfaccia dell'operatore e rilevatore di sicurezza
• Il sistema PLC industriale giapponese Omron ad alta velocità
• Interfaccia dell'operatore Omron con touch screen
• Omron Interruttore elettronico e codificatore
• Detettori elettronici, microcommutati e celle fotoelettriche controllate da PLC su tutta la macchina
Sistema di lubrificazione automatico
• Pompa di olio automatica e sistema di distribuzione per tutta la macchina con timer preimpostato
• Distribuzione dell'olio di lubrificazione per catene di pinze con valvola controllabile individualmente per ciascuna catena
Dispositivi di sicurezza e omologazione della qualità dei componenti
• Tutti i componenti elettronici ed elettrici sono omologati CE
• Protezione da sovraccarico per la protezione e l'apparecchiatura
• Un'imbracatura a catena per la protezione delle barre
• pulsanti di arresto di emergenza su tutta la macchina per un accesso rapido e facile
• La trasmissione dell'unità principale adotta il controllo del convertitore di frequenza A/C importato, l'avvio e l'arresto della macchina sono controllati mediante frizione d'aria importata
• Il funzionamento dell'intera macchina è controllato da un PLC. Interfaccia touch-screen per monitorare lo stato di funzionamento della macchina, le indicazioni di problemi e le relative modalità di scatto.E' piu' facile da usare.
• Il controllo indipendente della temperatura per ciascuna zona di riscaldamento rende la temperatura di funzionamento della macchina più uniforme e stabile.
