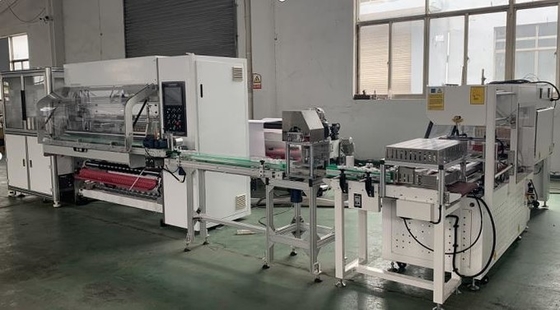

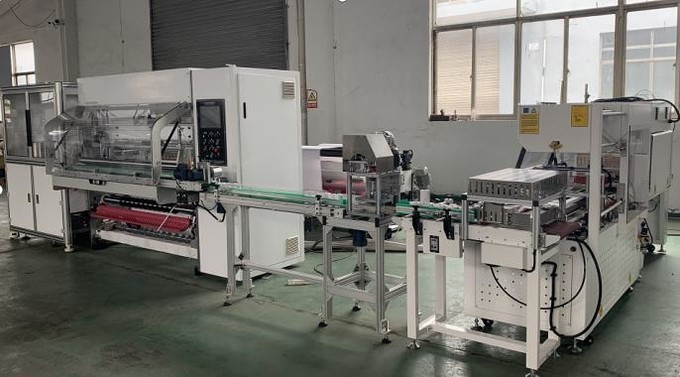

Macchina di taglio e rimbalzo della linea di carta termica ATM POS online
ECOO-T1400FA
EcooGraphix T-1400FA è ideale per tagliare vari materiali in coil ultra-grandi, tra cui pellicole di plastica (PVC, OPP, PET, CPP), carta, carta di vetro, carta di alluminio-folio, foglio di alluminio, adesivi,tessuti non tessuti e altri materiali, che garantiscano un taglio e un riavvolgimento precisi.
Caratteristiche:
1) Il sistema di controllo SIEMENS PLC e il touch screen forniscono un display di parametri intuitivo per una facile configurazione.e la macchina funziona automaticamente.
2) Il sistema di carico idraulico senza albero supporta una capacità di carico massima di 3 tonnellate.
3) Controllo della tensione di svolta facilitato da un freno elettromagnetico da 20 kg/m2.
4) Il pannello di parete di appoggio lavorato CNC e trattato termicamente garantisce l'assenza di deformazioni nel tempo.
5) Il rullo di bilanciamento regolabile in direzione nella sezione di svolta mantiene un stretto contatto con l'intera rete.
6) I rulli di bilanciamento dinamico/statico garantiscono un funzionamento regolare.
7) I coltelli circolari superiori fissati da viti e i coltelli circolari inferiori fissati da spazzatore in alluminio garantiscono la precisione di taglio.
8) La coda viene inserita in modo comodo da un dispositivo automatico, che facilita un veloce rimbalzo.
9) Il sensore della cella di carico e il regolatore automatico di tensione mantengono una tensione costante durante tutto il funzionamento.
10) Il contatore automatico del contatore arresta la macchina quando la lunghezza prestabilita è raggiunta.
11) Il rullo a banana evita problemi di sovrapposizione durante il funzionamento.
12) Dotato di interruttore di emergenza per la sicurezza.
13) Guida del web facilitata da un sensore di fotocamera digitale CCD o fotocellula, che garantisce un allineamento preciso.
2.Parametri principali:
| Modello |
Ecoo-1400FA |
| Max. Larghezza del sito web genitore |
1400 mm |
| Diametro della rete genitore |
1200 mm |
| Diametro di avvolgimento massimo |
300 mm |
| Larghezza minima della fessura |
15 mm |
| Max. velocità della macchina |
300 m/min |
| Torsione |
100 Nm |
| Tipo di ripiegamento |
3 ̊ albero di espansione dell'aria |
| Fuoco di riavvolgimento |
0.5°, 1° sono disponibili (o su richiesta) |
| Potenza |
20 kW |
| Voltaggio |
3 fasi, 380V, 50Hz |
| Peso |
4 000 kg |
| Dimensione |
5500*2200*1880 mm |
Ecoo-1400FA consente la produzione di carta termica senza soluzione di continuità, dall'alimentazione del nucleo al roll packing, semplificando il processo in un'unica operazione.
Con Ecoo-1400FA, è possibile produrre senza sforzo da 23.000 a 35.000 pezzi di 57 mm x 50 mm fino a rotoli in 8 ore, senza la necessità di un operatore dedicato.
Per fornire una comprensione completa della nuova linea di produzione di carta termica automatica Ecoo-1400FA, le spiegheremo il suo funzionamento passo dopo passo.Puoi vedere il video demo su YouTube per riferimento.
L'alimentazione del nucleo è automatizzata utilizzando un alimentatore automatico del nucleo. Basta posizionare il nucleo di plastica nella ciotola in anticipo, e il alimentatore del nucleo lo spingerà autonomamente sul trasportatore di fase del nucleo.
| Sezione di ripiegamento |
- Arco di riavvolgimento a espansione d'aria da 76 mm
-Sistema di carico idraulico a sollevamento automatico
-Correzione ad ultrasuoniper ottenere la precisione molto elevata
- Freno elettromagnetico da Taiwan
- Controllatore di tensione completamente automatico
-Rulli di bilanciamentoche si usava per regolare la stretta del materiale
|
| Sezione di taglio |
- Scelte di taglia rasoi o taglia dischi
- Disco Cutter Assemblea adottare la camma auto-bloccaggio
- Tagliatore con base regolabile e mobile.
- Contatore di contatori
-Rulli NIPquale controller con motore principale.
|
| Sezione di riavvolgimento |
- 3 ̊ spirali di riavvolgimento ad espansione d'aria
- Tecnologia di rimbocco centrale
-Braccio di pressione
- Elettromagnetica di Taiwan.
|
| Sezione di controllo |
- Inovazione PLC & HMI
- Tutti i parametri sono visualizzati sul monitor
- Apparecchi elettrici a bassa tensione tutti di Schneider
|
| Margine dei rifiuti tagliati |
- Sopratore di rifiuti con tubo di espulsione |
| Opzionale |
- 6' e 12'
- Un tipo senza albero.
- Arco differenziale di attrito per il rimbalzo.
- Controllo della posizione del bordo (EPC) di tipo ultrasonica
- Guardia per il dispositivo di taglio.
- Interruttori di emergenza all'angolo 4 della macchina.
|
