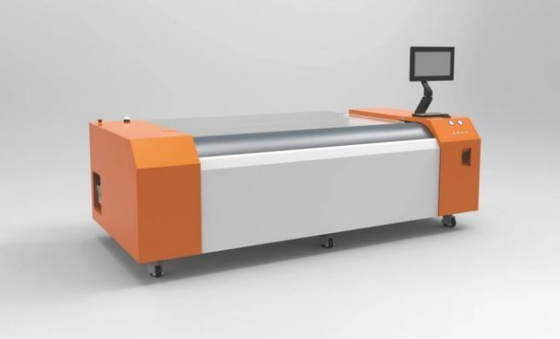

Modello: FL5080
Descrizione:
Macchina CTP per l'immagine digitale di piastre da computer a piastre flessibili; una macchina per la realizzazione di piastre flessibili di dimensioni reali da 50 a 80 pollici.
Il FL5080 è progettato con tecnologia laser a fibra ad alta potenza e controllo indipendente della tecnologia LV a 256 canali, che rappresenta una svolta nei limiti di potenza energetica.Dispone di rilevamento di distanza laser e un motore a bobina vocale dispositivo di autofocus dinamicoQuesta tecnologia unica garantisce precisione e consistenza nella fabbricazione di piastre flexo.
Caratteristiche e tecnologia
- Dispositivo laser a fibra ad alta potenza:
- Produrre una foto di 50 x 80 pollici a 5080 dpi in 30 minuti.
- Aumenta la produttività del 10% per i lavori urgenti, aiutando a rispettare le scadenze strette.
- 256 canali Tecnologia di modulazione indipendente:
- Divide il laser in 256 canali controllati in modo indipendente, migliorando notevolmente la produttività.
- La forma rettangolare dei punti laser offre una qualità dei punti e delle prestazioni dell'immagine superiore.
- H256 Testa laser:
- Utilizza un nuovo sistema ottico ad alta potenza per una risoluzione ottica di 5080 dpi.
- Può immaginare linee inclinate o circolari fino a 15 μm e linee verticali/orizzontali fino a 5 μm, ottenendo pixel nitidi e chiari.
- Aumenta la fedeltà del colore del 30%.
- Capacità ad alta risoluzione:
- Il dispositivo Light Valve può raggiungere risoluzioni fino a 10160 dpi con una dimensione del punto laser di 2,5 μm x 2,5 μm, con linee di imaging fino a 5 μm o meno.
- supporta l'uscita a 2540 dpi; con requisiti di imaging non critici, la modalità di esposizione a doppia linea può aumentare la produttività del 150%.
- Focalizzazione automatica dinamica:
- Il dispositivo motore a bobina vocale garantisce una messa a fuoco accurata durante l'esposizione su superfici di piastre flessibili non uniformi.
- Funzioni avanzate di sovrapposizione:
- Le funzioni di sovrapposizione di linee doppie e tripli forniscono una qualità e un'efficienza dell'immagine superiori per l'ablazione LAMS durante l'esposizione alla piastra flexo.
- Esposizione stabile e affidabile:
- Il monitoraggio istantaneo della temperatura e la precalibrazione della testa laser assicurano un'esposizione laser stabile e affidabile.
Dati tecnici
| Modello |
FL5080S |
FL5080F |
| Metodo di esposizione |
Bombo esterno |
| Sistema di immagini |
Dispositivo laser a fibra di 1064 nm (teste H256) |
| Trasmissione |
3 mq/ora a 5080 dpi |
5 mq/ora a 5080 dpi |
| |
50 x 80 pollici ci vogliono 45 minuti. |
50 x 80 pollici ci vogliono 30 minuti. |
| Dimensione di esposizione |
Dimensione massima 1270*2032mm, min. Dimensione 200*200mm |
| Tipo di supporto |
Film di ablazione a secco, piastra di stampa digitale per il lavaggio con acqua, piastra flessibile digitale per il lavaggio con acqua, piastra flessibile digitale per il lavaggio con solvente |
| Spessore della piastra |
0.140 mm a 6.35 mm |
| Risoluzione |
5080DPI (compatibile con 2540DPI), può estendersi al supporto di 10160DPI |
| Caricamento della targa |
Caricamento automatico/manuale della piastra |
| Peso netto |
2500 kg |
Dimensione della macchina
(WxLxH) mm |
2970*1705*1537 mm (L*W*H) |
| Fornitore di energia |
Tensione trifase: 380V, massimo. Potenza (valore di picco) 16 kw |
Operazione
Ambiente |
raccomandato:15-30°C, Max.21-25°C, umidità:40-70% |
Punto quadrato contro punto rotondo
Quando si esegue l'immagine con un punto rotondo, la dimensione del punto deve corrispondere alla dimensione del punto dell'immagine.L'uso di un punto luminoso rotondo con un diametro di 5 μm non può esporre completamente i quattro angoli di questa area quadrataPer garantire una esposizione completa, il diametro del punto rotondo deve essere equivalente alla lunghezza diagonale dell'area quadrata, che è di 7,07 μm (1,414 volte la dimensione del punto).
Un punto di 5 μm di diametro non riesce a coprire l'intera area quadrata, mentre un punto di 7 μm di diametro provoca esposizioni sovrapposte, portando a immagini irregolari con bordi a forma di arco.
Alcuni sviluppatori di ottiche tentano di trovare un diametro ottimale di punto inferiore a 7,07 μm, ma i problemi di qualità persistono indipendentemente dal diametro scelto.
Al contrario, una forma di punto rettangolare consente una dimensione di punto di 5 μm x 5 μm, che espone completamente l'intera area quadrata, garantendo un'immagine precisa e coerente.
