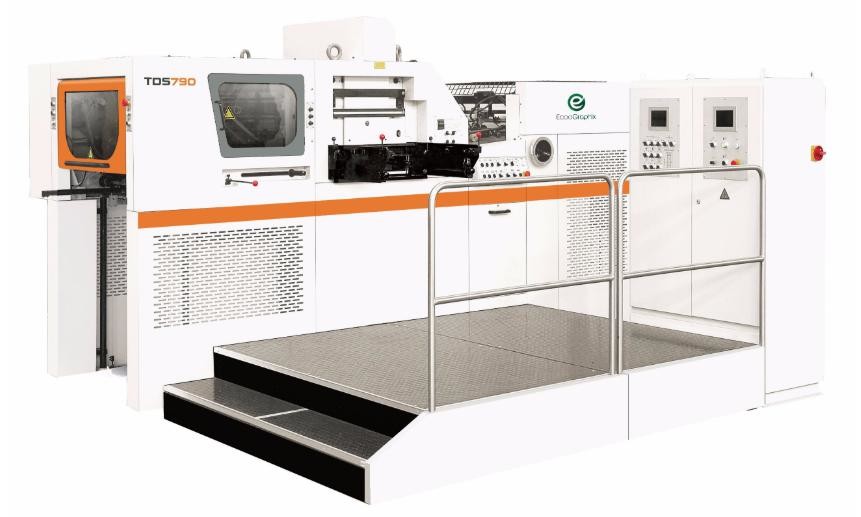

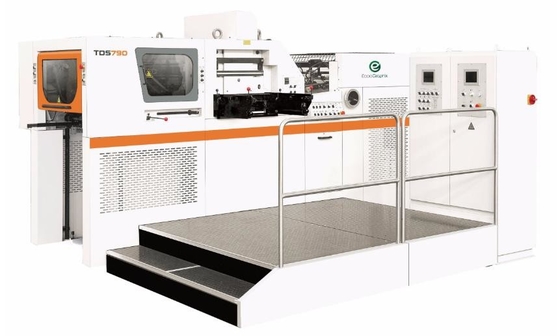

Tagliatore automatico a stampo in linea con stampaggio termico TDS790
Breve introduzione
TDS790 macchina automatica di taglio a stampo e stampa a caldo è costituita da un'unità di alimentazione, un'unità principale e un'unità di consegna.sistema di controllo elettrico sono disponibili con la macchinaL'inseritore, il pre-stack, l'unità di stripping, la pompa BECKER e l'imbossatura termica sono tutte opzioni per voi.
Applicazione
Adatto per la produzione di scatole di carta, tazze di carta, etichette di imballaggio, rilievo in cartone, sacchetti di carta portatili, coperture di carta, PVC, varie materie plastiche, ecc.
Specificità
- Sì.
ModelloTDS790
Dimensione massima del foglio (mm)790x560
Dimensione minima del foglio (mm)310x210
Dimensione massima di taglio a matrice (mm)760x520
Dimensione massima del timbro (mm)760x525
Dimensioni interne del telaio (mm)780x530
Altezza delle regole di taglio (mm)23.8
Distanza tra le piastre (mm)51.5
Pressione massima (N)120x104
Distribuzione delle scorteMin. foglio 90 g/m2, Cartone 157-2000 g/m2, E, B flauto
Min. Margine della pinza (mm)6
Velocità massima della macchina (s/h)5500
Velocità massima di stampaggio (s/h)5000
Spessore della piastra di timbrazione ((mm)5 ((facoltativo 4+1)
Altre unità di alimentazione3
Fabbricazione a partire da materiali di cui all'allegato 12
Altezza della pila di alimentazione ((mm)1200
Altezza della pila di consegna ((mm)950
Sistema di riscaldamento elettrico8 zone
Min. larghezza del foglio (mm)40
Core di bobina di foglio (mm)25 (l') 76 (l3)
Potenza nominale (kw)26
Fornitura d'aria00,8-1,0 MPa, ≥ 0,6 m3/min
Dimensione complessiva ((mm)3855x3650x2210
Peso della macchina ((kg)8500
| Modello |
TDS790 |
| Dimensione massima del foglio (mm) |
790x560 |
| Dimensione minima del foglio (mm) |
310x210 |
| Dimensione massima di taglio a matrice (mm) |
760x520 |
| Dimensione massima del timbro (mm) |
760x525 |
| Dimensioni interne del telaio (mm) |
780x530 |
| Altezza delle regole di taglio (mm) |
23.8 |
| Distanza tra le piastre (mm) |
51.5 |
| Pressione massima (N) |
120x104 |
| Distribuzione delle scorte |
Min. foglio 90 g/m2, Cartone 157-2000 g/m2, E, B flauto |
| Min. Margine della pinza (mm) |
6 |
| Velocità massima della macchina (s/h) |
5500 |
| Velocità massima di stampaggio (s/h) |
5000 |
| Spessore della piastra di timbrazione ((mm) |
5 ((facoltativo 4+1) |
| Altre unità di alimentazione |
3 |
| Fabbricazione a partire da materiali di cui all'allegato 1 |
2 |
| Altezza della pila di alimentazione ((mm) |
1200 |
| Altezza della pila di consegna ((mm) |
950 |
| Sistema di riscaldamento elettrico |
8 zone |
| Min. larghezza del foglio (mm) |
40 |
| Core di bobina di foglio (mm) |
25 (l') 76 (l3) |
| Potenza nominale (kw) |
26 |
| Fornitura d'aria |
00,8-1,0 MPa, ≥ 0,6 m3/min |
| Dimensione complessiva ((mm) |
3855x3650x2210 |
| Peso della macchina ((kg) |
8500 |
- Sì.
Dettaglio

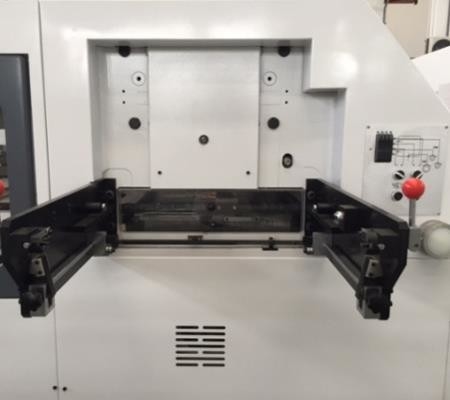

♥ Bar di presa
Adottando una lega di alluminio ad alta resistenza per prolungare la durata e alleggerire il peso, e il design è particolarmente adatto per la carta sottile.
♣ Scoppiatura della scatola di cambio
Il sistema intermittente protegge la macchina dal sovraccarico, e il sistema di trasferimento della coppia adotta il disegno del solco di riempimento a sfera.e può anche essere ripristinato facilmente dopo il sovraccarico.
Caratteristiche principali
1) L'unità motrice principale utilizza il controllo dell'inverter CA. La frizione d'aria è importata per il funzionamento e la rottura della macchina.
2) Microprocessore composto da PLC e programma per monitorare il funzionamento dell'intera macchina.Più schizzo visivo più parole indicazioni di problemi in touch screen sull'unità principale per consentire di trovare problemi causati nel più breve tempo per ridurre il tempo di fermo macchina.
Sezione di taglio a matrice
· Il sistema di azionamento con manovra a manovra di precisione garantisce un movimento fluido e dinamico delle piastre inferiori
· La carta da ufficio di precisione
· Bloccaggio a mano
· Catena motrice di alta qualità
· Sistema di azionamento della barra di presa a 2 camme per garantire un movimento intermittente regolare e preciso della barra di presa
Sistema di timbrazione su foglio
· Cinque assi di trazione a servomotore, ognuno programmabile individualmente per il passo corto e per il passo lungo di 3 assi in direzione longitudinale; 2 assi in direzione trasversale
Consola di stampa con computer industriale, touch screen Pro-Face e 6 termometri per la regolazione del foglio e controllo della temperatura con timer di pre-riscaldamento della macchina
· Base di riscaldamento con 6 zone di riscaldamento ciascuna temperatura regolabile individualmente
· Sistema di avviso per la lunghezza del foglio

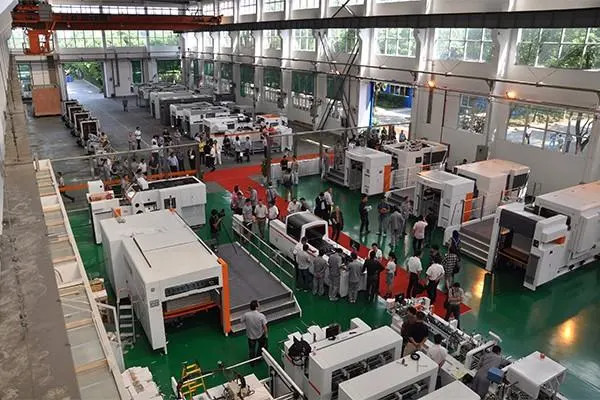

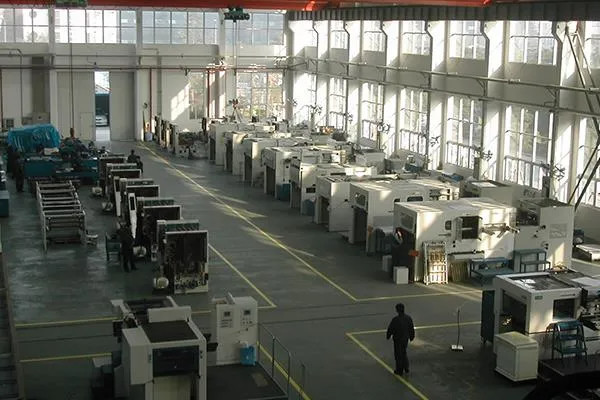

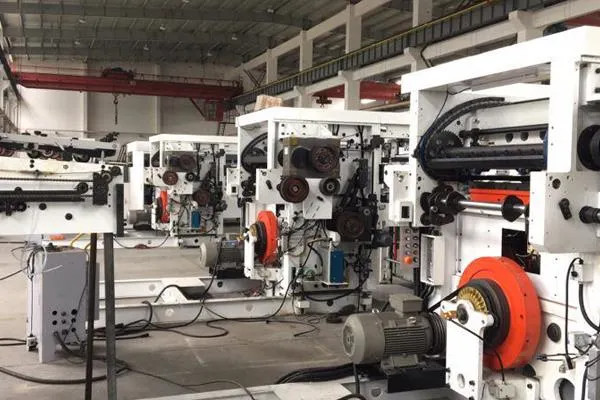

Produzione e imballaggio
Dalla produzione alla consegna, facciamo ogni dettaglio molto attentamente per garantire la buona qualità del prodotto e il servizio ai clienti.
Certificati
Domande frequenti
|
Q1: Quali sono i vostri prodotti principali?
A:I nostri prodotti principali sono il Prepress 4up e 8up Online/Offline CTP Termale, CTCP, VLF CTP, Flexo CTP, Processore, Plate Offset, Inchiostri Offset, Coperte di Stampa Offset,Apparecchiature per l'imballaggio post-stampa ecc..
Potete ottenere l'attrezzatura e i materiali di consumo tutti in uno e non preoccupatevi del servizio post-vendita della nostra azienda.
|
|
D2: Dov' è la sua fabbrica?
A:La nostra fabbrica di macchine per processori CTP si trova a Shanghai, sei cordiale benvenuto a visitare la nostra fabbrica!
|
|
D3: C' è una certificazione per il vostro processore CTP?
A:Sì, tutte le nostre macchine sono state certificate da SGS e CE.
|
|
D4: Potete fornire anche il flusso di lavoro e il RIP?
A:Sì, possiamo fornire il Workflow Brainnew e RIP Compose V12.
|
|

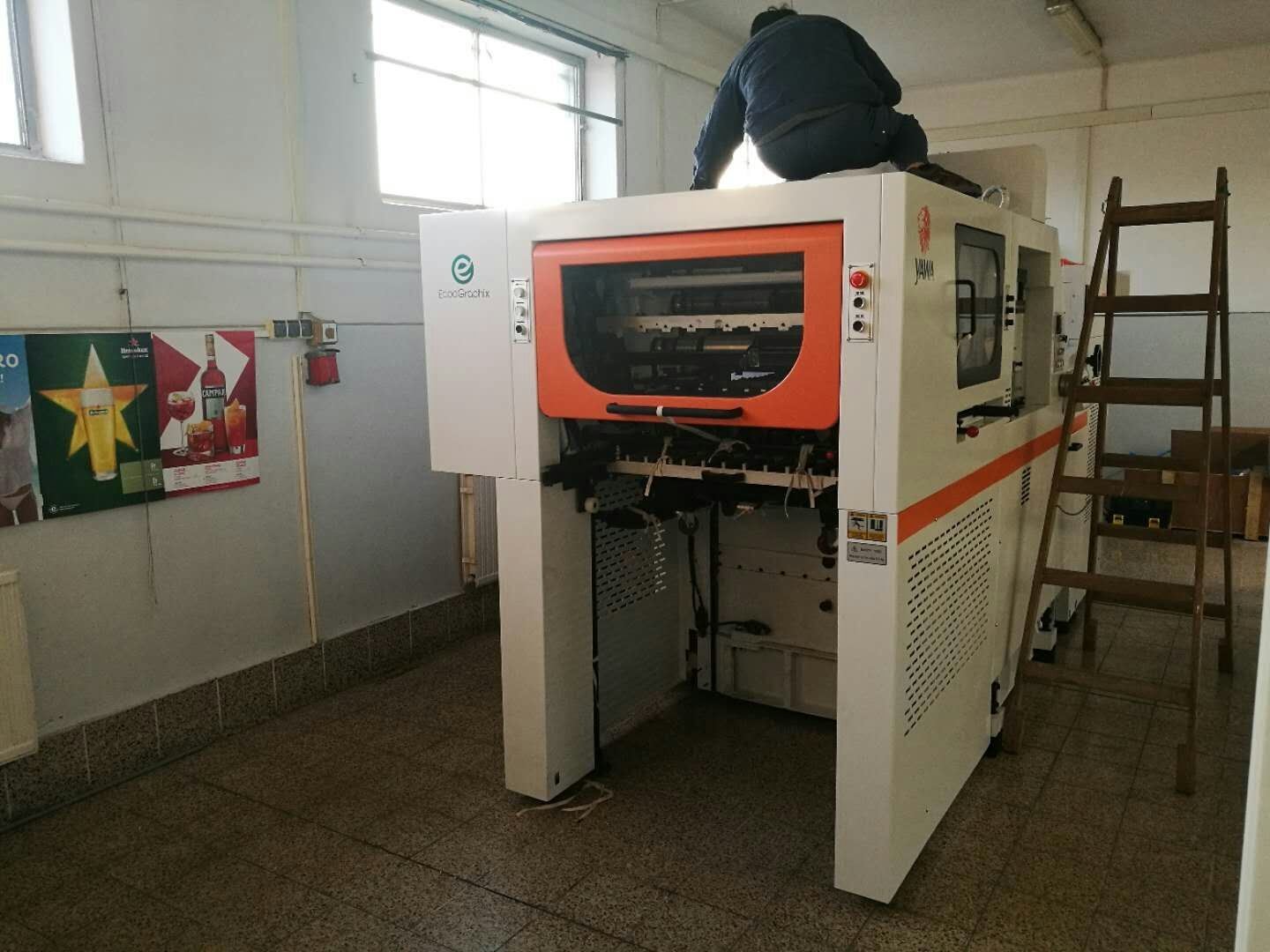

D5: Che dire dell' installazione e del supporto tecnico post-vendita?
A:Il nostro ingegnere può andare ad aiutare l'installazione e fornire la formazione necessaria.Qualsiasi problema o domandaTra le nostre numerose installazioni CTP nel mondo, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Queste stampanti per gli utenti finali eseguono tutti i sistemi CTP con piena soddisfazione grazie alla nostra robusta qualità, al servizio remoto senza soluzione di continuità, alla formazione e alla manutenzione approfondite.Se sei una stampante che sta pensando di acquistare direttamente da EcooGraphix China, non ci sono problemi di installazione, formazione e servizio post-vendita.
|
