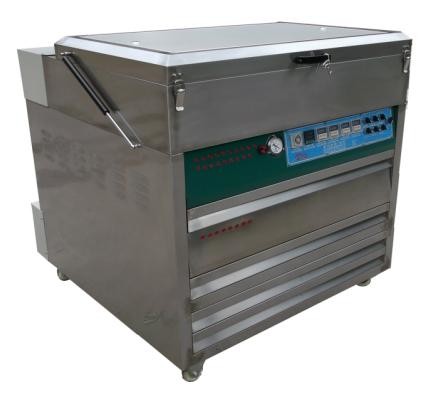

FP-900 Processore di piastre CTP a base di solvente
Applicazione
Indipendentemente dalla piastra PS o dalla piastra CTP, una macchina di lavorazione è necessaria per la lavorazione della piastra dopo che l'esposizione è completata.EcooGraphix CTP Processor può essere utilizzato con CTP termico offline/online o CTCP o UV-CTP, come le macchine Kodak, Screen, Agfa, Creo, Amsky o Cron CTP.
Caratteristiche della macchina
1. macchina multifunzionale per la fabbricazione di piastre a base di solvente, che consente l'esposizione, il lavaggio, l'essiccazione e il distacco.
2. AIO design, risparmio di spazio, adatto per piccolo formato Flexo CTP Machine.
3Il pannello di controllo centrale dell'MPU facilita il funzionamento.
4Adottare lampade UV e zavorra elettronica importate.
5Un potente dispositivo di vuoto e una piastra di aspirazione.
6- Dispositivo di asciugatura ad aria termostatica circolare.
7- riproduzione accurata e stabile dei colori e delle grafiche originali.
Specificità
Modello
FP-900
Dimensione della pagina
Max. 920 mm*680 mm
Spessore della piastra
1.14 mm - 3.94 mm
Necessità di energia elettrica
Fase singola 220V 50/60Hz
Potenza di lavoro
3.5KW
Dimensione della macchina (WxLxH) mm
1650x1160x1300
| Macchina AIO per la lavorazione della piastra flessibile ((AIO, tutto in un unico modello) |
| Modello |
FP-900 |
| Dimensione della pagina |
Max. 920 mm*680 mm |
| Spessore della piastra |
1.14 mm - 3.94 mm |
| Necessità di energia elettrica |
Fase singola 220V 50/60Hz |
| Potenza di lavoro |
3.5KW |
|
Dimensione della macchina (WxLxH) mm
|
1650x1160x1300 |
Precauzione e procedura
1) Non eseguire la funzione di "temperatura dell'acqua" davanti a te e al solvente nel serbatoio del solvente.
2) Utilizzare tre gambe di pin per l'alimentazione della macchina, l'alimentazione deve essere connessa alla terra.

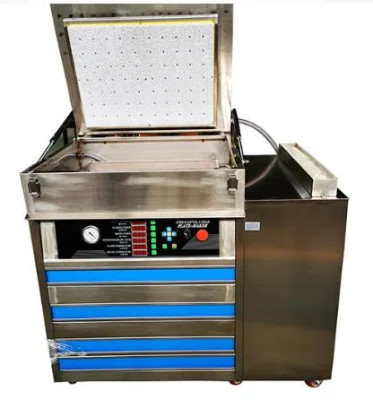

3) Non aprire il coperchio ((Figura 1) durante il lavaggio della piastra di resina.
4) L'alimentazione è di 220 V 50-60 Hz.
5) Tenetela per 20 minuti dopo aver finito il lavoro.
1Regola il pennello.
Mettere il solvente nel serbatoio del solvente e il livello del solvente deve essere inferiore a quello della parte superiore della spazzola (0,5-1,0 cm). quindi bagnare la spazzola con solvente e chiudere il coperchio.se i quattro lati del piano di lavaggio hanno il solvente (significa che la spazzola tocca solo il solvente), è adatto per il lavaggio. In caso contrario, è necessario impostare l'altezza del pennello. C'è una vite fissabile in quattro lati del pennello,impostare l' altezza della vite per regolare il livello della spazzola fino a quando la spazzola è appena toccare il lavaggio piano. (Attenzione: è meglio usare l'acqua per sostituire il solvente per regolare il livello della spazzola, ma è necessario mettere il solvente nel serbatoio del solvente fino a quando l'acqua non è asciutta,perché l'acqua e il solvente non sono compatibili, significa che devi aspettare che l'acqua sia asciutta per usare la macchina).

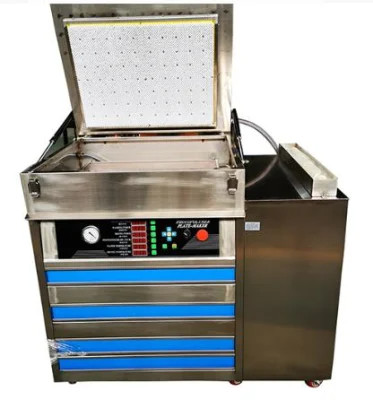

2- Progresso dell'operazione (Figura 2):
Prima di tutto, posizionare la macchina nello spazio aria e controllare l'alimentazione è funzionante. premere la potenza (c'è una connessione di alimentazione per tutte le sezioni - ?? potenza??, accenderlo) per aprire la macchina.Forse un momento si fa l' occhiolino per via del potere ma è normale..
3. Imposta il parametro
Premere il pulsante 1 per scegliere in alto e premere il pulsante 5 per scegliere in basso (scegliere la funzione diversa).Premere di nuovo e si accende l'occhio.. Impostare il parametro per tutte le funzioni. Quando la luce lampeggia, premere i pulsanti 2 e 4 per scegliere la cifra (il pulsante 2 è quello di scegliere a destra, il pulsante è quello di scegliere a sinistra).Quando la cifra sta lampeggiando si può impostare il parametro. Premere i pulsanti 1 e 5 per aggiungere e ridurre il parametro (pulsante 1 per aggiungere il parametro; pulsante 5 per ridurre il parametro).Dopo l'impostazione è necessario premere il pulsante 3 (impostazione) per risolvere il parametro che hai scelto.
Dopo aver impostato il parametro, puoi premere ogni funzione per eseguirlo.Quando il tempo di lavoro è sufficiente si fermerà automaticamente e voce fuori un paio di volte per mostrare il lavoro (puoi provare e controllare tutte le funzioni per conoscerlo bene prima di usarlo).
4Funzione di esposizione (figura 1 e 2):
Tirare fuori la funzione 6 (Sezione "esposizioni"e avvolgere la pellicola di plastica trasparente.Mettere il film sulla piastra di resina e metterlo sul piano e premere il pulsante 6 (pulsante di vuoto) e coprirlo con la pellicola di plastica trasparente poco a poco (in modo che l'aria sarà fatta meglio). (Attenzione: assicurarsi che la pellicola e la pellicola di plastica trasparente siano pulite, senza acqua, polvere, solvente ecc.La piastra di resina è un po'più grande della pellicola in modo che la pompa a vuoto può funzionare meglio). Osservate la finestra del puntatore a vuoto (è a destra della macchina e mostra il funzionamento della pompa, il lavoro è buono quando punta tra 0,08 e -0.1) Spingere l'esposizione piatta nella macchina e premere Tempo di esposizione e funzionerà. Quando è finito, si fermerà e si pronuncierà qualche volta per mostrare il funzionamento.Rotolare il film di plastica trasparente e ottenere il film e la piastra di resina.

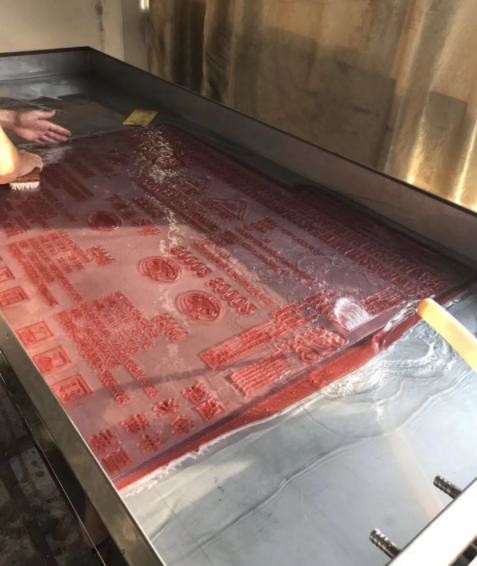

5. Lavaggio e asciugatura (figura 1 e 2)
Collegare la piastra di resina alla sezione2 Lavaggio a piattoe premere il pulsante Tempo di lavaggio e chiudere ilcopertura. Funziona. Devi stare attento quando è finito (perché non è buono per la piastra di resina e i tuoi prodotti finiti se la piastra di resina è nel solvente più a lungo).Il tempo di lavaggio è di 3-6 minutiDopo averlo fermato, aprire il coperchio e verificare se è pulito o meno con il dito.se è appiccicoso si può chiudere il coperchio e lavarlo di nuovo per un po'fino a quando non è meglio (ma il tempo di lavaggio meno è meglio). Dopo di che prendere la piastra di resina fuori e metterlo nella funzione 8
6Sezione di asciugatura
(prima di utilizzare questa funzione è necessario farla funzionare 5-10 minuti prima in modo che il lavoro di asciugatura sia migliore e più veloce).Per essere sicuri che l'essiccazione funziona è sufficiente e dipende dallo spessore della piastra di resina (se lo spessore è più, come 3,94 mm e il tempo di asciugatura sarà migliore per 1 ora; se è 1,7 mm e 40 minuti è sufficiente, non è l'unico modo per giudicare il tempo di asciugatura, se la piastra di resina è dritta,non devi aspettare per ottenere la piastra di resina fuori. Ha bisogno della tua esperienza). Se il lavaggio non funziona abbastanza (c'è da qualche parte non è pulito e si può incollare la piastra di resina sul lavaggio piano per lavarlo di nuovo,ma è meglio che sia finita una volta).
7Seconda sezione di esposizione (figura 1 e 2)
Dopo l'essiccazione, inserire la piastra di resina nella funzione 7Seconda sezione di esposizioneIn genere, il parametro per questo è 4-8 minuti; dipende dalla tua esperienza e dalla piastra di resina e così via.È usato per rendere la piastra di resina è più stabile per la stampa.
8Sono finiti tutti.
Dopo uno o due anni, gli agnelli saranno più deboli; dovrai cambiare un nuovo agnello di esposizione.Cambiare la lampada (figura 2)Tirare fuori la funzione 6sezione di esposizione,Dopo di che si può estrarre la scheda di controllo e tutti i costrutti di progettazione elettronica si mostreranno di fronte a voi.
Dopo 1 anno, l'olio nella pompa non è sufficiente, in modo che il funzionamento dell'esposizione non è buono.Influenzerà l' effetto dell' esposizione. Devi controllare l'olio della pompa. Aprire il coperchio della macchina (è nella parte posteriore della macchina, è utilizzare alcune viti per fissare il trifoglio in acciaio inossidabile nella macchina).La pompa e' fissata sotto.. C'è una finestra trasparente sul lato della pompa. Quando il livello dell'olio è sotto la linea rossa, si deve aggiungere un po 'di olio (l'olio è speciale, è l'uso per la pompa a vuoto solo,Puoi comprarlo dal negozio di pompe per vuoto o da qualche parte., è molto economico) nella pompa.
