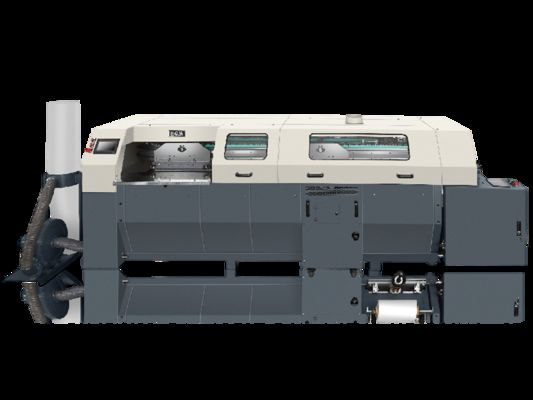

ECOO TB50/5F - Brossatrice Perfetta a 4 Morsetti con Sistema di Incollatura EVA & PUR
L'ECOO TB50/5F è una brossatrice perfetta PUR a 4 morsetti ad alte prestazioni progettata per produzioni da brevi a medie, con una velocità meccanica massima di 2300 copie/ora. Questa macchina di rilegatura avanzata è dotata di controllo della velocità variabile continuo, controller programmabile PLC, controllo indipendente della temperatura e protezione da sovraccarico per il suo sistema a doppia vasca di colla.
Caratteristiche Tecniche Principali
- Pompa dosatrice di precisione con sistema di controllo della pressione indipendente e uscita a 2 vie per il tubo flessibile
- Impostazioni multiple per la curva di velocità di rotazione della temperatura/motore
- Sistema di allarme completo per limiti di temperatura, danni ai sensori e danni al riscaldatore
- Funzioni di protezione avanzate tra cui protezione del rotore bloccato e localizzazione intelligente dei guasti
- Tecnologia adesiva PUR che offre tenacità, morbidezza ed eccellente resistenza all'invecchiamento
- Produce tagli di libri lisci con strati adesivi flessibili e bordi puliti
- Eccellente adattabilità dei materiali per vari tipi di carta, comprese le carte patinate (150-250 g/m²)
Specifiche Tecniche
| Formato di Rilegatura |
Max: 450*320mm; Min: 150*105mm |
| Spessore di Rilegatura |
2-50mm |
| Velocità di Rilegatura |
Max: 2000 Libri/Ora |
| Formato Copertina |
Max: 640*450mm |
| Gamma di Peso della Copertina |
Carta Normale: 81.4-302.4 gsm; Carta Patinata: 104.7-348.9 gsm |
| Requisiti di Alimentazione |
13Kw |
| Peso |
2100Kg |
| Dimensioni |
3100*1300*1250mm |
La macchina è dotata di regolazioni automatiche per la larghezza della fresatura del dorso, la larghezza dell'intaglio, la larghezza della colla laterale, le guide della copertina, la larghezza dell'incisione e la larghezza del blocco libro tra le piastre di pinzatura. Con la regolazione continua della velocità, il controllo del programma PLC, il controllo della temperatura PIO e i rilevatori automatici, è ideale per la rilegatura flessibile di piccole e medie quantità di libri.
Caratteristiche Opzionali
| Dispositivo di spruzzatura della colla PUR con applicazione di colla sul dorso e sui lati |
 |
| Striscia Posteriore |
|
Processo di Rilegatura Automatizzato
La macchina esegue 10 procedure automatizzate dopo l'alimentazione manuale del blocco libro:
- Fresatura del dorso (regolazione automatica)
- Apertura scanalatura
- Rivestimento di colla sul dorso
- Rivestimento di muco laterale (regolazione automatica)
- Composizione copertina e anima del libro (regolazione automatica)
- Impronta della copertina (regolazione automatica)
- Imballaggio della copertina (regolazione automatica)
- Uscita del prodotto finito (regolazione automatica)
- Pressatura del dorso del libro
- Raffreddamento al prodotto finale
Componenti e Caratteristiche Principali
Struttura della Clip del Libro
Le doppie molle forniscono una presa stabile e alta pressione
Stazione di Fresatura e Intaglio del Dorso
Processi di fresatura integrati tra cui fresatura del dorso, fresatura di precisione e fresatura grezza con struttura di scanalatura specializzata
Stazione di Incollatura
Le caratteristiche includono:
- Serbatoio adesivo laterale posizionato per prevenire la formazione di fili
- Rotazione inversa della grande ruota di gomma per un'incollatura senza bolle
- Funzioni di rottura dell'adesivo anteriore/posteriore per ridurre gli sprechi
- Doppia protezione da sovraccarico per il contenitore dell'adesivo
- Contenitore di colla mobile a installazione rapida per una facile conversione EVA/PUR
Stazione di Pinzatura
Il robusto meccanismo di pinzatura assicura un preciso allineamento della copertina al blocco
Design Robusto a Ellisse
Le caratteristiche includono:
- Guide a forma di H con tre scanalature e posizionamento a sei lati
- Doppie guide con struttura a camma esterna per un funzionamento stabile
- Struttura della clip del libro a doppia molla
- Piastra di bloccaggio posteriore pressofusa integrale per la durata
